吉林大学前卫南区体育馆位于吉林省长春市，占地 24205 m²，总投资 2.5 亿元，总建筑面积 36055 m²，为乙级场馆。体育馆整体建筑长约 200 米，宽约 70 米。馆内主要包含 CUBA 标准篮球比赛馆、篮球训练馆、200 米田径训练馆、网球训练馆、排球训练馆、乒乓球训练馆、健身馆等，建成后规模在全国高校单体体育馆中位居前列。

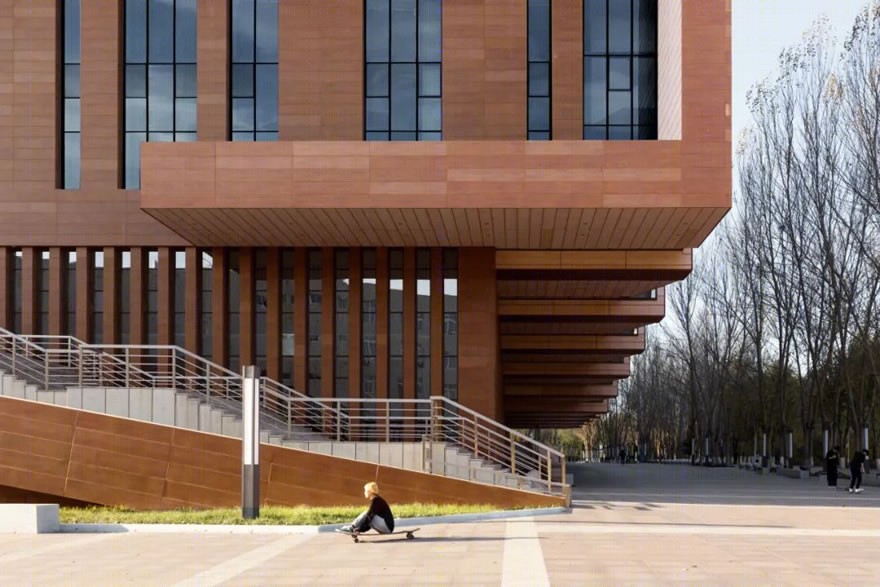

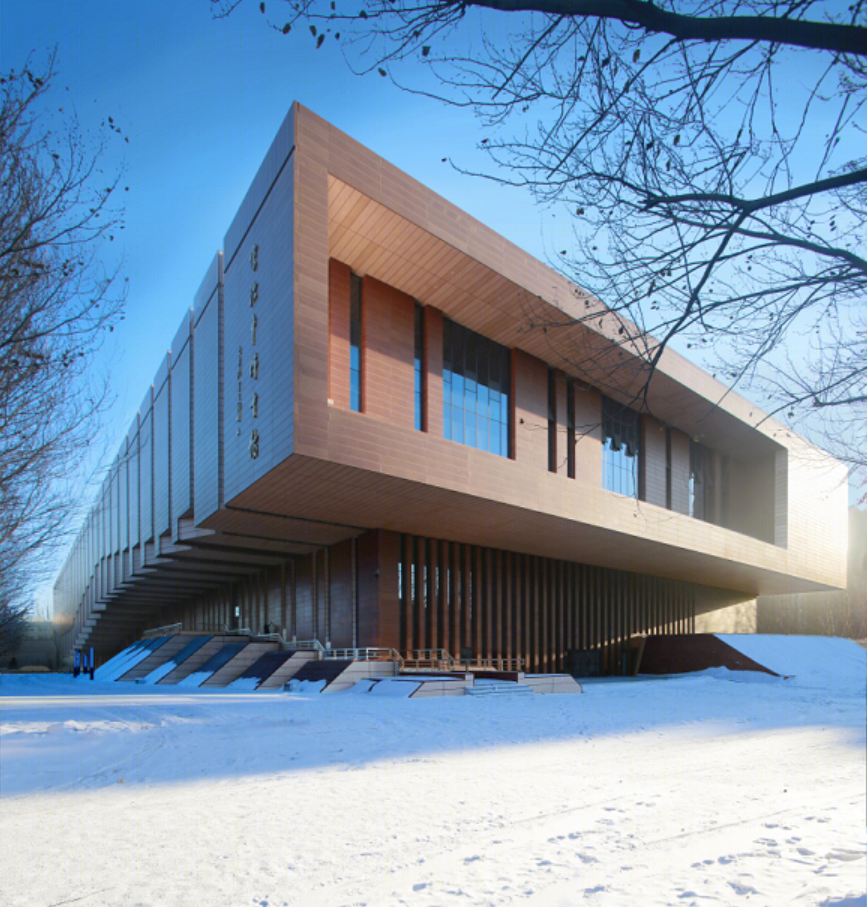

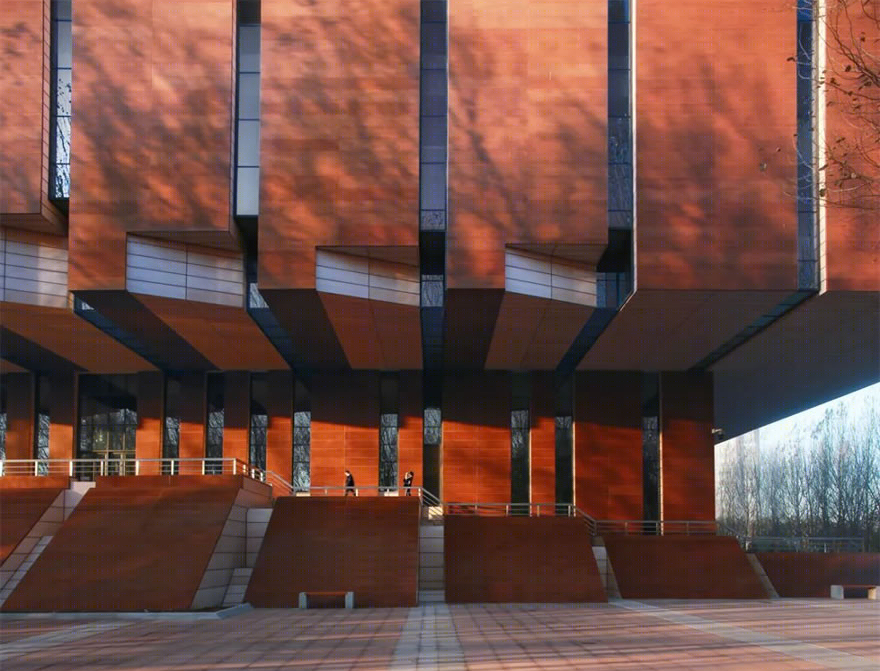

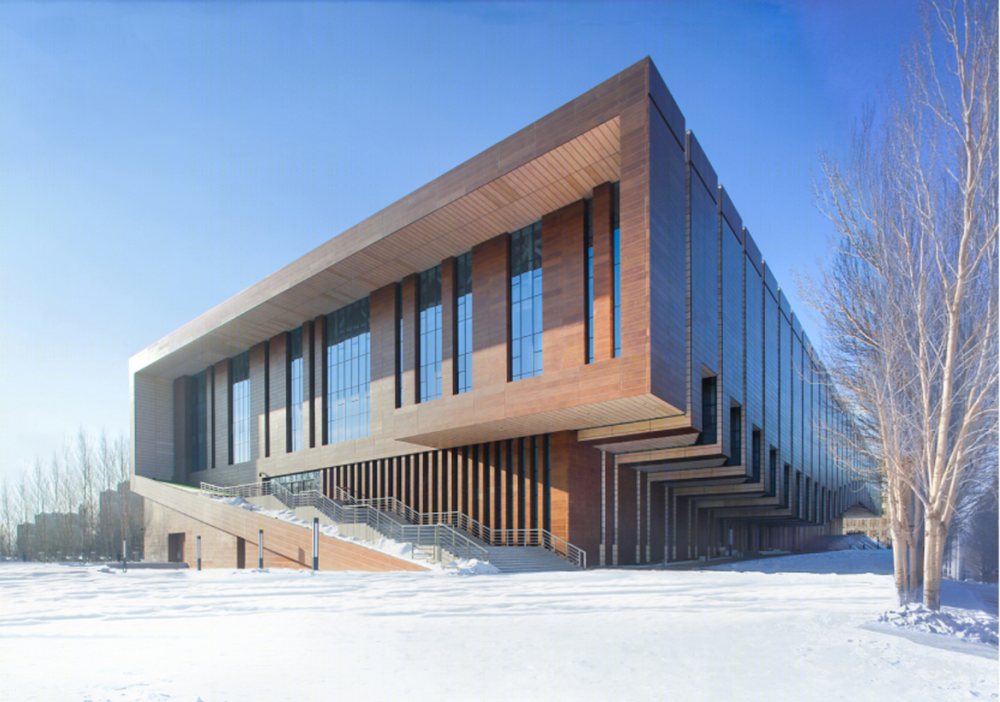

不仅是体育功能的容器，更是与环境交融的场所。建筑被树林、湖泊环绕，建筑立面包裹暖色，木纹铝板。整个建筑犹如巨大的木屋，传递出在东北地区所独有的森林文化，在冬季大雪中给人以温暖的心理体验; 场馆屋面采用锯齿形天窗，有效解决 了场馆室内的自然采光; 场馆采用高度集约化设计，以利于保温节能; 场馆面向湖面的东立面采用内切凹窗，建立起室内空间与外部环境的有机联系; 东立面体量悬挑和内切凹窗，构成了犹如钢琴琴键的渐变韵律。

体育馆的建成，有效缓解了在天气寒冷条件下，学校室内场馆紧缺的状况。推进了学校体育文化事业发展、丰富了校园文化建设。成功举办了第 23 届 CIIBA 中国大学生篮球二级联赛 （北区赛）决赛、吉林大学2020届毕业典礼、2021届毕业生春季就业创业大市场等重要赛事。得到学校师生和社会各界的广泛认可。

02

  设计理念DESIGN CONCEPT__

▎绿色节能技术_

1）保温节能技术：长春市是东北严寒地区的城市，体育馆的各个场馆之间采用高度集约化的设计，有利于场馆的冬季保温节能。

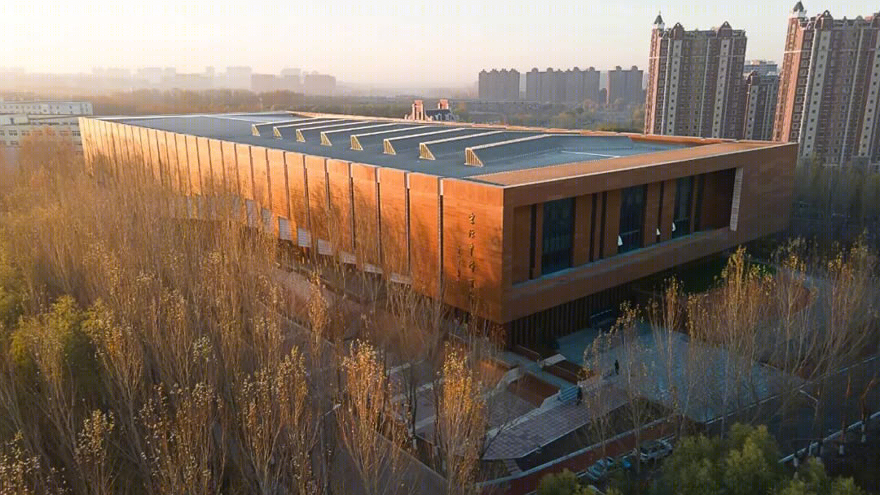

2）自然采光技术：200米田径训练馆屋面采用南向锯齿形天窗，根据天窗角度的设计可以很好地控制冬季夏季的进光角度，夏季只会进入漫射光，而冬季可以进入直射光。有利于场馆空间在冬季的采光节能并能创造较好的心理体验。

3）被动降温技术：在场馆的东面有湖面和绿化带，使得夏季主导风在入室内前得到一定的冷却，从而提高场馆舒适度，并节约能耗。

▎结构技术_

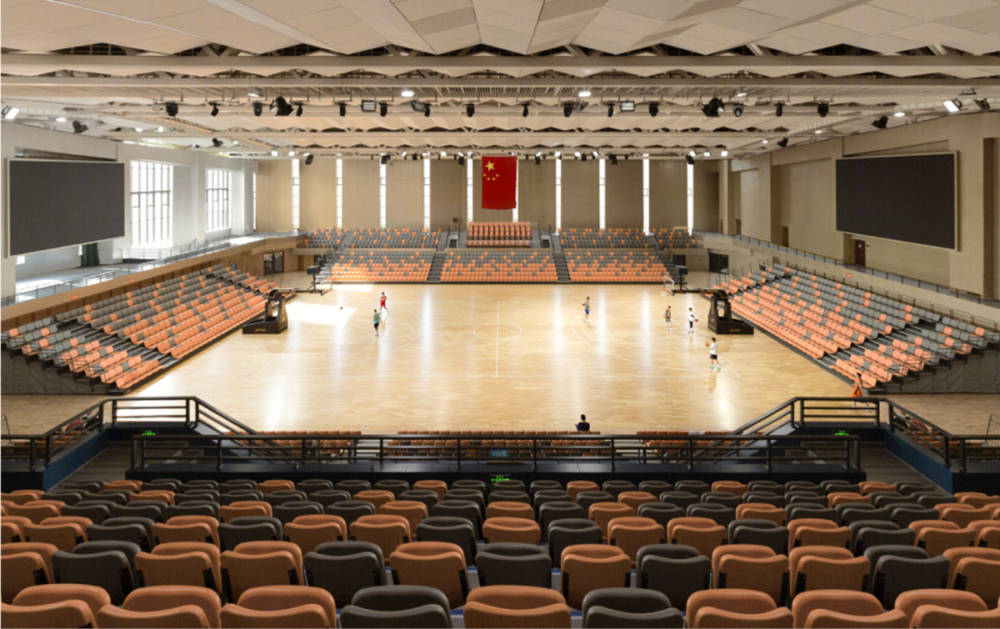

1）空间方钢管析架结构在大跨度屋盖的运用。

空间方钢管析架结构既有效解决大跨

度屋盖的承载力和变形问题。

又能充分利用结构空间解决设备安装和检修问题，同时又能在建筑中体现结构的美感，是结构与建筑的完美结合。

2）空间方钢管桁架结构在悬挂结构中的运用。由于南北两侧建筑立面效果的需要，通廊支撑柱均无法落地。采用两榀钢桁架组成空间方钢管析架结构。钢析架间距2.5m。高度2.5m。空间方钢管桁架结构既有效解决大跨度屋盖的承载力和变形问题。又能充分利

用结构空间解决设备安装和检修问题，同时又能在建筑中体现结构的美感，是结构与建筑的完美结合。

▎空调送风技术_

1）变频调速技术的应用：暖通设计充分考虑了空调负荷的动态特性，在空调循环水泵和空气处理机组配置变频调速电机，使得水泵和风柜的输出容量可以适应空调负荷的变化规律，空调通风系统在部分负荷运行时不降低能源利用效率，明显地节省风水系统的输送能耗。

2）多元通风技术：本项目采用了多元通风技术，这是一种以自然通风、机械通风和空气调节交互使用来保持满意的室内环境的空调技术。在全空气系统的新风入口及其通路均按全新风配置，通过调节新、回风阀门的开度，实现空调季节按最小新风运行; 过渡季节利用机械通风的方式引入室外新风，消除室内的余热和不洁空气; 在室外空气舒适宜人的季节，通过开启外窗进行自然通风，消除室内的余热和异味，最大限度地减少空调机组的运行时间。

3）地板辐射采暖：篮球场、门厅及中庭区域等高大空间，采用热辐射地板采暖可有效减少冬季空调系统的负荷，降低能效。

▎施工技术_

施工构造柱在悬挂结构中的运用。CUBA场馆外通廊悬挂于看台梁、训练场馆外通廊悬挂于屋盖钢桁架，施工阶段，在悬挂结构端部设置施工构造柱，截面 550x350。设置施工构造柱后，各层施工荷载可按本层实际施工荷载考虑，施工支撑构件可按本层需要设置，并可按施工进度需求拆除，无需考虑悬挂荷载; 施工构造柱待上部施工完毕，结构强度达到 100%后整体拆除，拆除期间应对柱顶标高变化进行全过程观测。施工构造柱的运用有效的避免，了悬挂结构施工期间模板支撑体系的风险，是设计与施工的充分结合，保证施工安全进行的重要技术创新。

0

3

   技术特点

TECHNOLOGY FEATURES

     __

体

育馆采用高支模、深基坑、大悬挑、大跨度钢结构，单榀钢架梁高近3米，施工技术复杂、安装难度大、标准要求高，属于难度较高、工艺复杂的施工项目。

工

程项目建筑造型创意新颖独特，采用大悬挑，施工难度大；场馆按国际专业水平和标准进行设计施工，施工过程中，在悬挂结构端部设置施工构造柱，截面550x350。

设

置施工构造柱后，各层施工荷载可按该层实际施工荷载考虑，施工支撑构件可按该层需要设置，并可按施工进度需求拆除，无需考虑悬挂荷载；施工构造柱待上部施工完毕，结构强度达到100%后整体拆除。施工构造柱的运用有效的避免了悬挂结构施工期间模板支撑体系的风险，是设计与施工的充分结合，保证施工安全进行的重要技术创新，具有很好的推广意义。

0

4

   综合效益

COMPREHENSIVE BENEFIT

__

推

广应用情况：施工过程中，在悬挂结构端部设置施工构造柱，截面550x350。设置施工构造柱后，各层施工荷载可按该层实际施工荷载考虑，施工支撑构件可按该层需要设置，并可按施工进度需求拆除，无需考虑悬挂荷载；施工构造柱待上部施工完毕，结构强度达到100%后整体拆除。施工构造柱的运用有效的避免了悬挂结构施工期间模板支撑体系的风险，是设计与施工的充分结合，保证施工安全进行的重要技术创新，具有很好的推广意义。

经

济效益：本工程施工技术共取得经济效益70.8万元：列项如下：

1、铝锰镁合金板施工技术，解决了现场施工过程中板材吊装的难题，避免资源浪费，同时确保施工板材的质量要求，共节约成本约52.8万元。

2、大直径钢筋直螺纹连接质量良好，节约成本约8万元。

3、其他经济效益：10万元。

社

会效益：建成后满足国际、国内重大比赛的体育馆，它不但要具备承办国家级、省级较高水平体育赛事的能力，也能满足日常体育训练的要求，本设计及投资标准、功能配置也是围绕要求而编制。吉林大学前卫南区体育馆的建成，进一步完善了吉林大学中心校区体育教育教学基础设施条件，有效缓解因北方冬季天气寒冷校园室内场馆紧缺的状况，为推进学校体育文化事业发展、满足师生体育锻炼需求、丰富校园文化建设载体提供有力支撑。成功举办了第23届CUBA中国大学生篮球二级联赛（北区赛）决赛、吉林大学2020届毕业典礼、2021届毕业生春季就业创业大市场等重要赛事，得到学校师生和社会各界的广泛认可。

0

5

   设计图纸

DRAWINGS

__

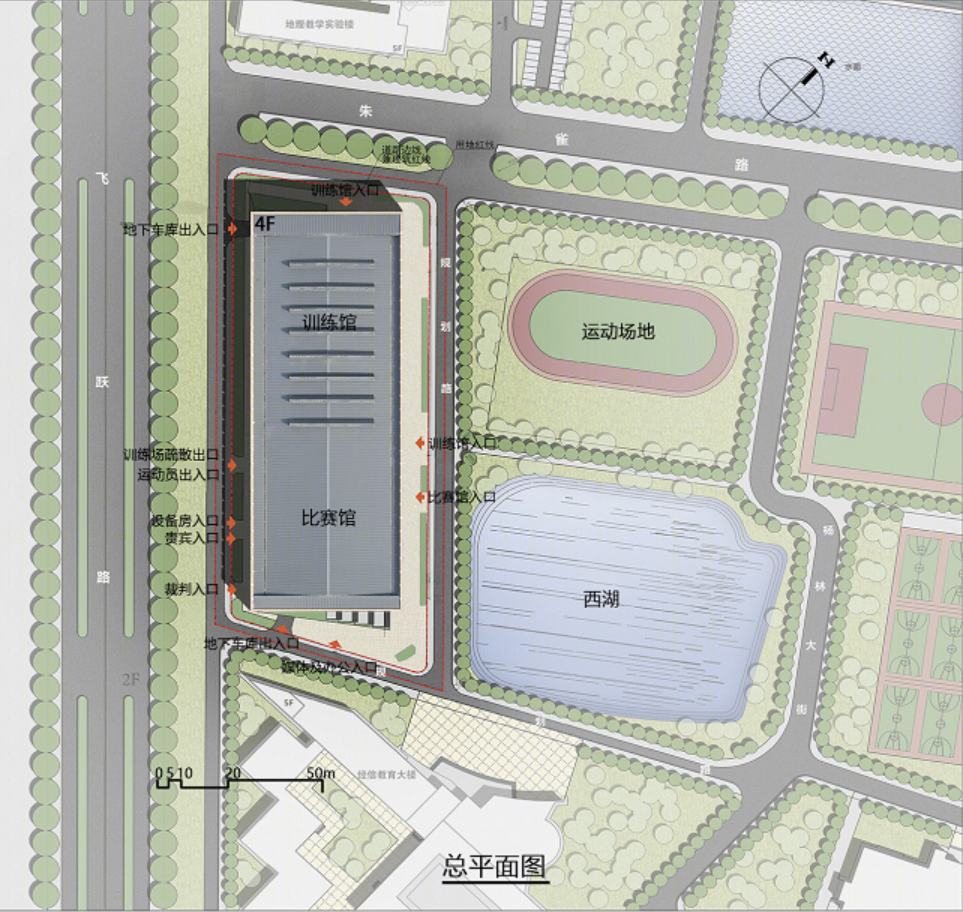

总平面图 GENERAL PLAN

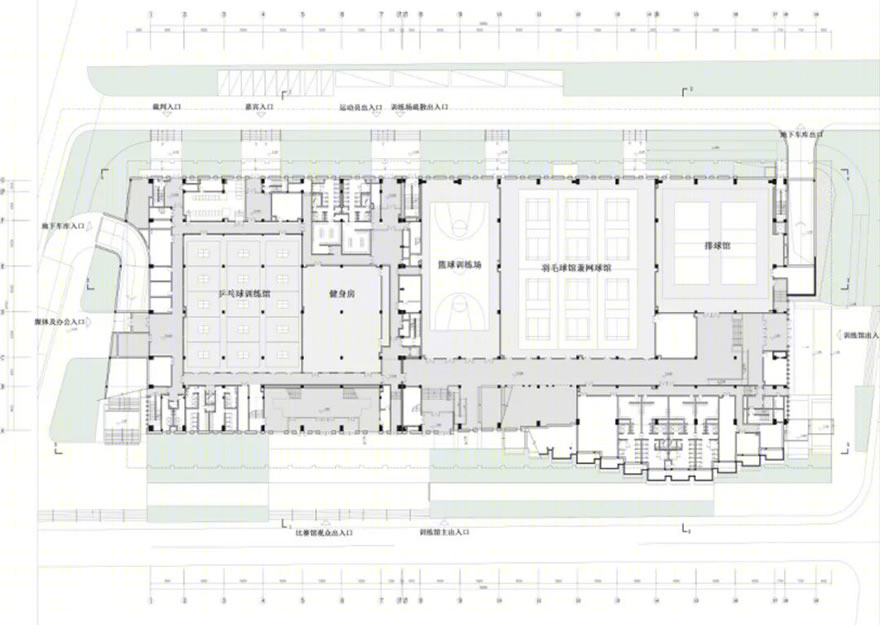

首层平面图 FIRST FLOOR PLAN

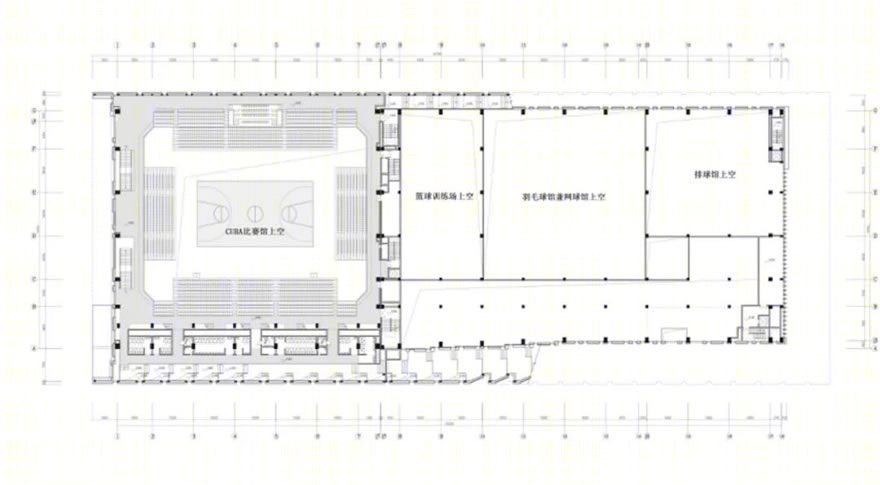

三层平面图 THIRD FLOOR PLAN

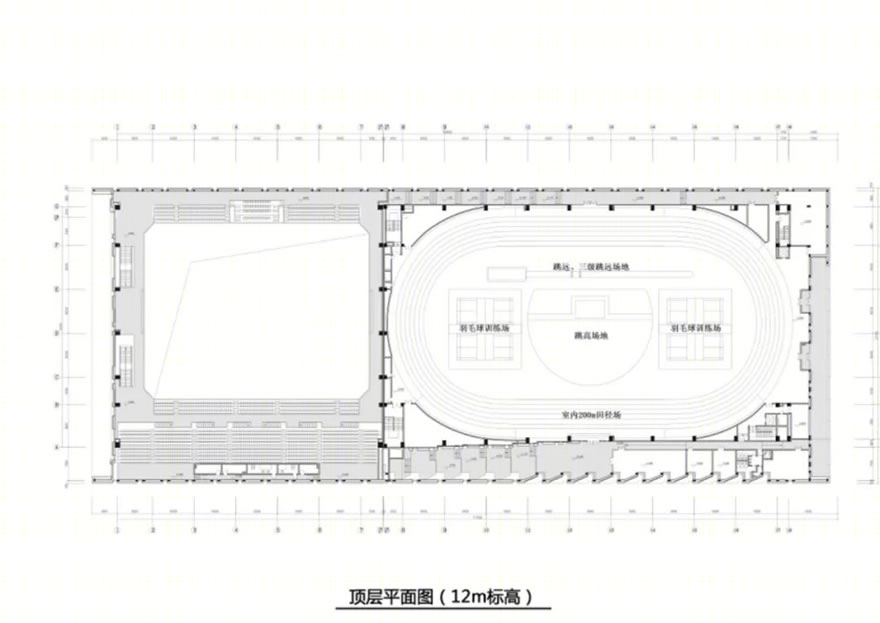

顶层平面图 ROOF FLOOR PLAN

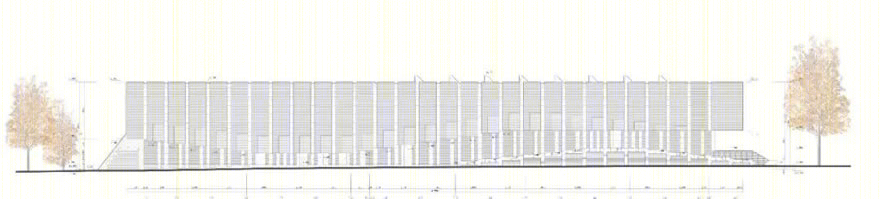

东立面图 EAST ELEVATION

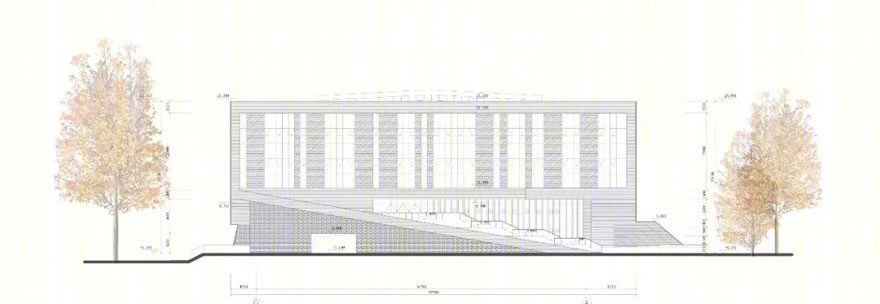

南立面图 SOUTH ELEVATION

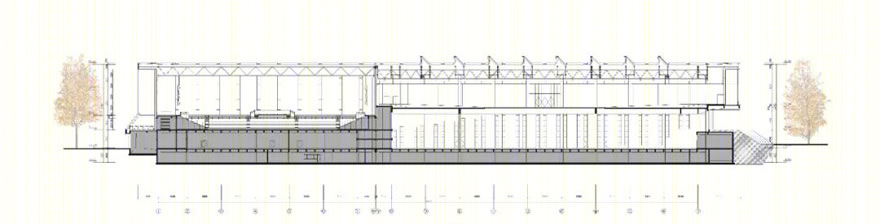

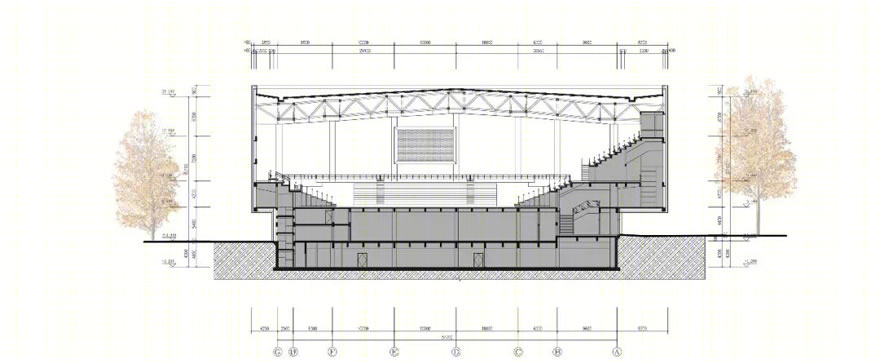

剖面图 SECTION

▎项目信息项目名称：吉林大学前卫南区体育馆项目位置：吉林省长春市总用地面积：24205 ㎡总建筑面积：36055 ㎡设计时间：2015-2019年竣工时间：2019年10月设计单位：华南理工大学建筑设计研究院有限公司项目负责人：何镜堂  郭卫宏  李晋  建筑：李晋  曾健全  梁胜结构：丁少润  江毅机电：黄璞洁  何耀炳  王琪海  李雄华  杨翔云  张邦图  范细妹  黄光伟摄影：李晋  苏照宇▎项目获奖· 2021年度广东省优秀工程勘察设计奖建筑工程三等奖· 2019年度"沈、哈、长"三市优质工程观摩活动优质工程奖
