设计亮点

修缮过程中巧妙融合了现代剧场需求和古典风格，实现了历史与现实的完美结合。

大厅舞台全面改造适应现代剧场需求©马元

感谢同济大学建筑设计研究院

上海音乐厅始建于 1930 年，这幢由中国第一代建筑师范文照、赵琛设计的建筑作品，是全国第一座音乐厅，是上海第一座由中国建筑设计师设计的西方古典风格建筑。在中国近代建筑史上具有重要的地位，是上海市中心城区著名地标性建筑。2002 年 9 月 1 日音乐厅歇业，经过近 200 多天，2003 年 6 月 17 日，音乐厅向东南方向移动了 66.46 米，并抬高 3.38 米，抵达新址。

由于上海音乐厅长期的满负荷运转，使得建筑各种配套设施都有不同程度的损伤，已严重影响了场馆的正常排演；自然老化等原因导致建筑外立面污损，更影响了上海音乐厅的对外形象乃至上海中心城区的城市面貌，与 2019 年进行全面修缮，并与 2020 年 9 月重新对公众开放。

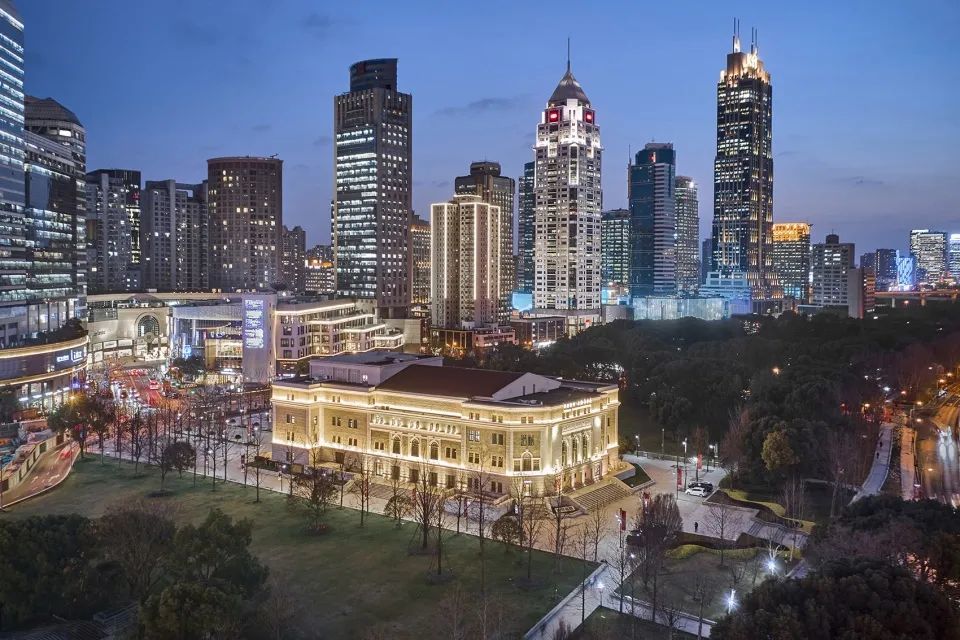

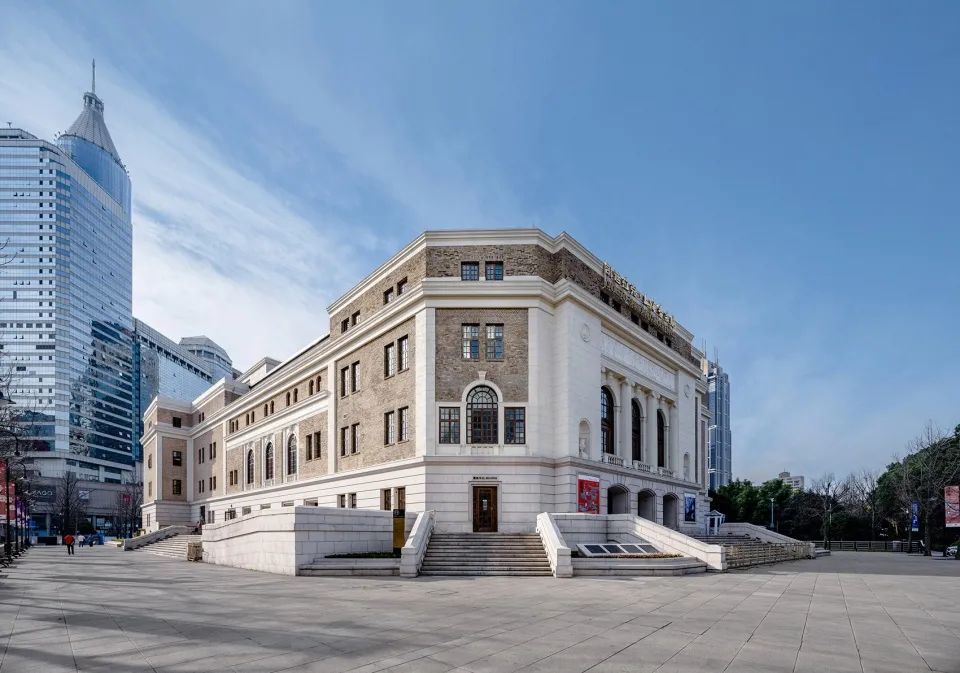

▼音乐厅外观概览©马元

文保区修缮保护为主，抢救第一，合理利用，加强管理

文保区域“修旧如旧”，坚持最小干预，不改变文物原状，保持其原式样、原结构、原材料和原工艺，以“保护为主、抢救第一、合理利用、加强管理”的文物保护原则为指导思想，以修复文物保护建筑的原貌、提升老剧场安全的合规性为主要修缮方向。建筑北立面、局部东立面是历史原始风貌，室内的门厅（北厅）、东侧走廊、大观众厅、舞台等空间的墙面及吊顶的装饰造型均是历史原貌。

▼不改变文物原状，保持其原式样©马元

对有历史年代的外立面泰山砖和花岗岩，采用“特殊工艺”进行无损伤清洗和维修；外立面木窗在维持原有风貌的同时，结合剧场隔声要求将单层玻璃改成双层中空玻璃，提升隔声效果，并对木窗扇进行铜板加固，达到修旧如旧的效果。

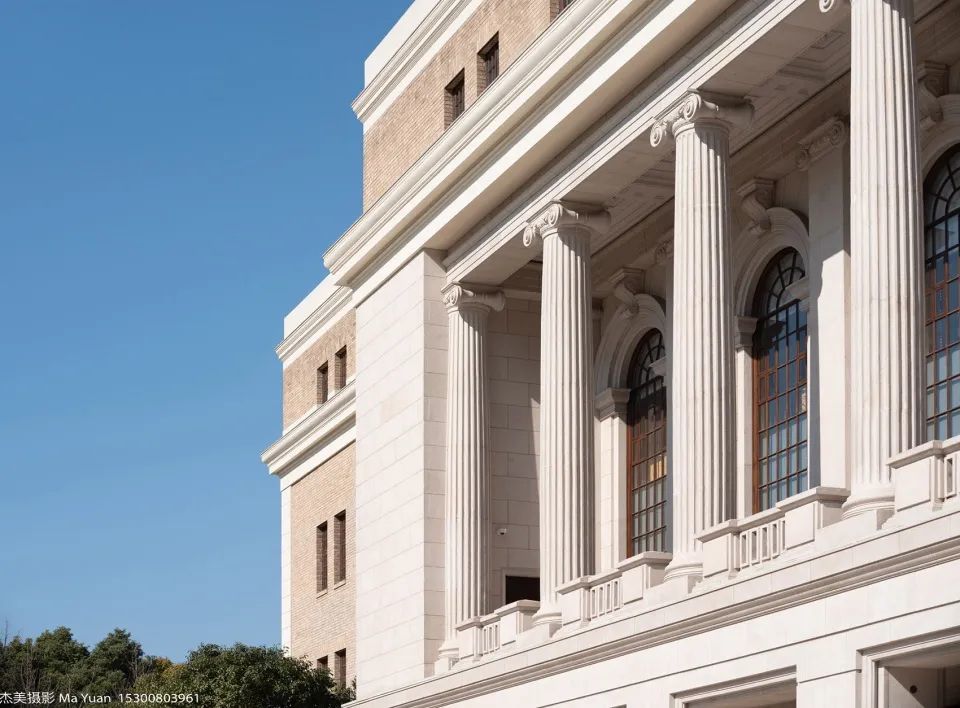

▼立面细部©马元

此次修复工作，再次请到了参与 2004 年音乐厅平移修缮项目的建筑彩绘工匠吕继军，重新手绘复原 16 根罗马式装饰柱。在此次修缮过程中，工程队于二楼东厅走廊发现一块 1930 年残缺的水磨石，考虑到与相邻保护空间的整体协调，施工团队通过 4 次比选，成功恢复了富有音乐厅历史特色的水磨石拼花地面。大厅的海上蓝雕花穹顶距今已有 90 年历史。此次穹顶修缮，在符合结构安全测试的前提下，采用传统手工工艺原样修复、加固大厅“海上蓝”雕花穹顶。

▼大厅复原 16 根罗马式装饰柱©马元

▼东廊二层©上海音乐厅及同济设计院

本着传承经典“修旧如旧”的原则，修缮工程团队将大厅 1243 把“海上蓝”座椅拆卸运到日本专业座椅厂家进行原样修缮，通过调整布料改进吸声效果，使声学效果比起之前更好；座椅靠背板、坐板、金属椅脚等部分保留并做重新打磨、喷涂、做旧，让座椅保持原貌。大厅舞台全面改造适应现代剧场需求。

▼传承经典“修旧如旧”的原则©马元

▼大厅舞台全面改造适应现代剧场需求©马元

▼“海上蓝”座椅©上海音乐厅及同济设计院

文保区结构及消防安全性

结构专业根据业主提供的房测报告，对文物保护区域房屋老化、损坏处进行修复，提升结构安全性。因部分文物保护区因其修缮的特殊性，设备专业在原有消防安全性进行提升。

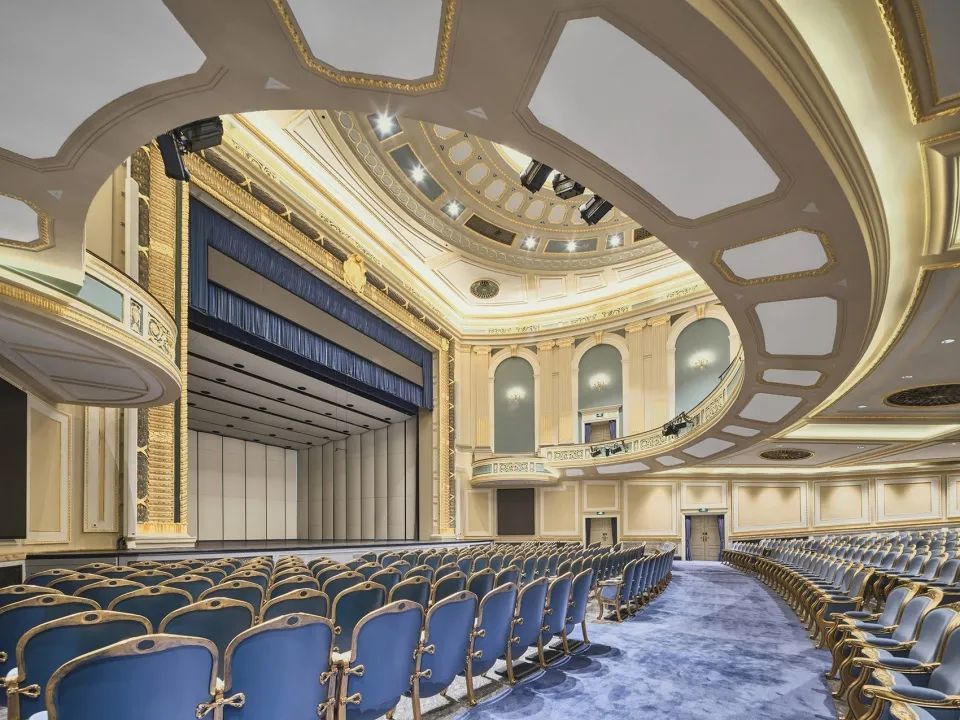

▼重新装修的观众厅©马元

非文保区域梳理流线，优化消防，整合功能，专业提升

非文保区域“重新装饰装修”。重新梳理空间流线、优化消防，整合演奏厅、辅助用房、地下室的功能布局，以提升演出及配套的专业性、提升空间使用的有效合理性为主要修缮方向。功能提升的 B2 层演奏厅，适合举办小型室内乐和流行、跨界以及其他探索性音乐活动。

▼增设的观众休息厅 ©马元

结构、消防安全性及舒适性

根据业主提供的房测报告，对非文保区根据消防要求产生的楼板和局部剪力墙开洞进行加固，提升了建筑在正常使用状态下的安全性和抗震性能。此次上海音乐厅修缮工程，根据目前最新最严消防规范，结合上海音乐厅的实际情况，对上海音乐厅的消防措施做了提升，包括增加了防火门监控、消防电源监控及火灾自动报警系统、防排烟系统、消火栓系统、喷淋系统，提升了消防安全的可靠性。

B2 层演奏厅声学的要求较高，通过与声学的密切配合，空调系统采用低风速管道送风系统，同时采用多级消声器、消声风管、消声弯头等管件满足声学要求。另外，音乐厅采用智能照明控制系统、楼宇智能控制系统，提升使用舒适性。

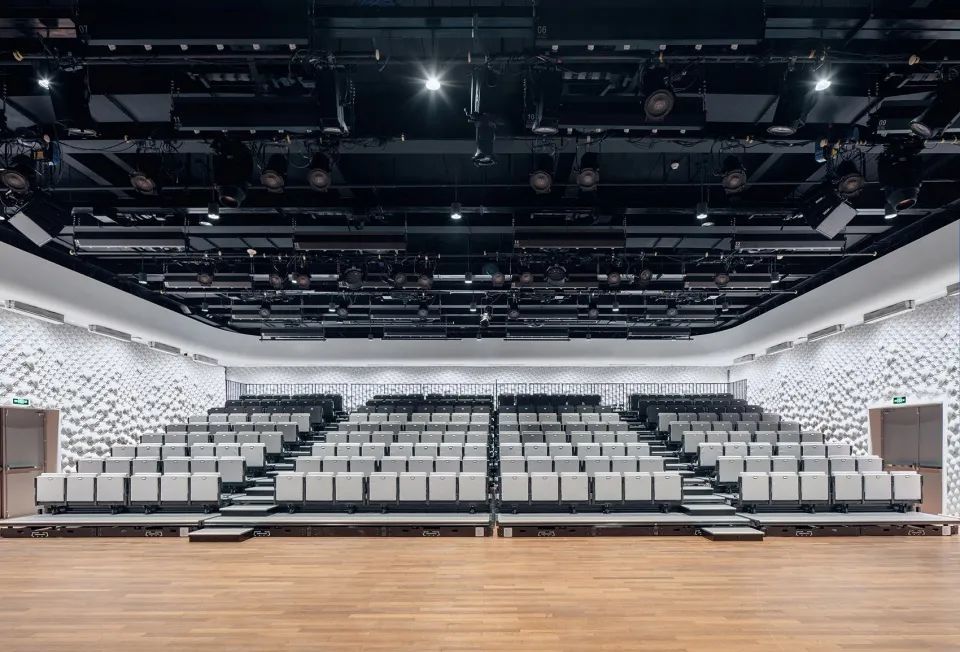

▼B2 层演奏厅©马元

B2 演奏厅声学设计

演奏厅的声学设计包括音质设计、建筑隔声设计以及机电噪声控制设计等内容。实测中频混响时间为 1.0-1.2s，变幅为 0.2s，可充分满足多媒体音乐和室内乐两种演出的需求。演奏厅采用“房中房”结构，增设混凝土隔板，缓解大小厅之间的噪声干扰；结合双层隔声墙体、声闸，以及暖通系统噪声控制等措施，有效控制了厅内背景噪声。

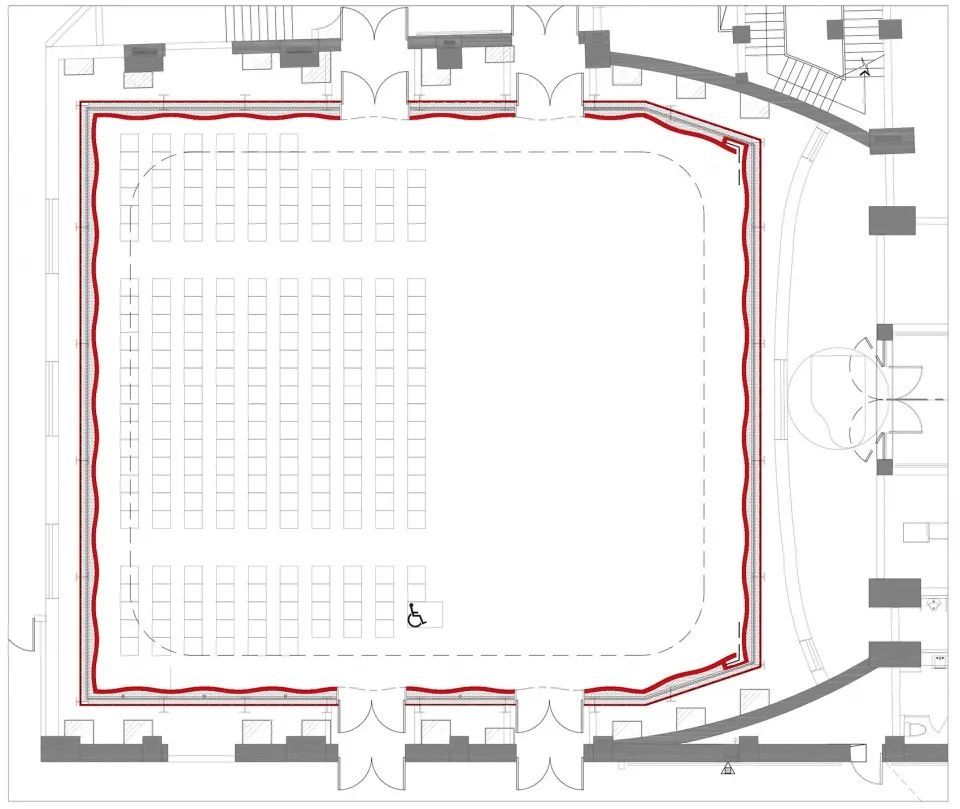

演奏厅内部采用非平行的波浪造型墙面，波浪墙面上装饰有数字化设计的四叶草花瓣立体图案，花瓣凹凸深度约为 50mm。波浪墙面与不重复的立体花饰图案相结合，能够对 250Hz 以上频率的声波产生良好的散射作用，可有效抑制平行墙面所产生的颤动回声，促进了声场的扩散与均匀分布，避免镜面反射所产生的回声、梳状滤波等声缺陷。

▼波浪墙面与不重复的立体花饰图案相结合©马元

B2 演奏厅照明设计

演奏厅的四边墙面采用四叶花瓣图形的 GRG 材料，凹进凸出的肌理，形成灵动的造型。照明设计基于“垂直面照明”的原则，在满足音乐厅水平面功能照明需求的基础上，重点照亮墙面。24*40°非对称配光的线形洗墙灯安装于吸声帘和墙面之间，距离弧线墙面凸出点 150mm，凹进点 250mm 的位置。

▼灯光设计效果©马元

光从上方洒下，不仅强化了弧形墙面的形态，表达起伏连续的效果，也使花瓣造型的艺术墙面形成明暗对比的效果，从而强化整个墙面肌理。

通过照明控制控制可以实现照明模式的变化，配合观众入场、观演、中场休息、离场等等场景，满足了不同的使用要求。

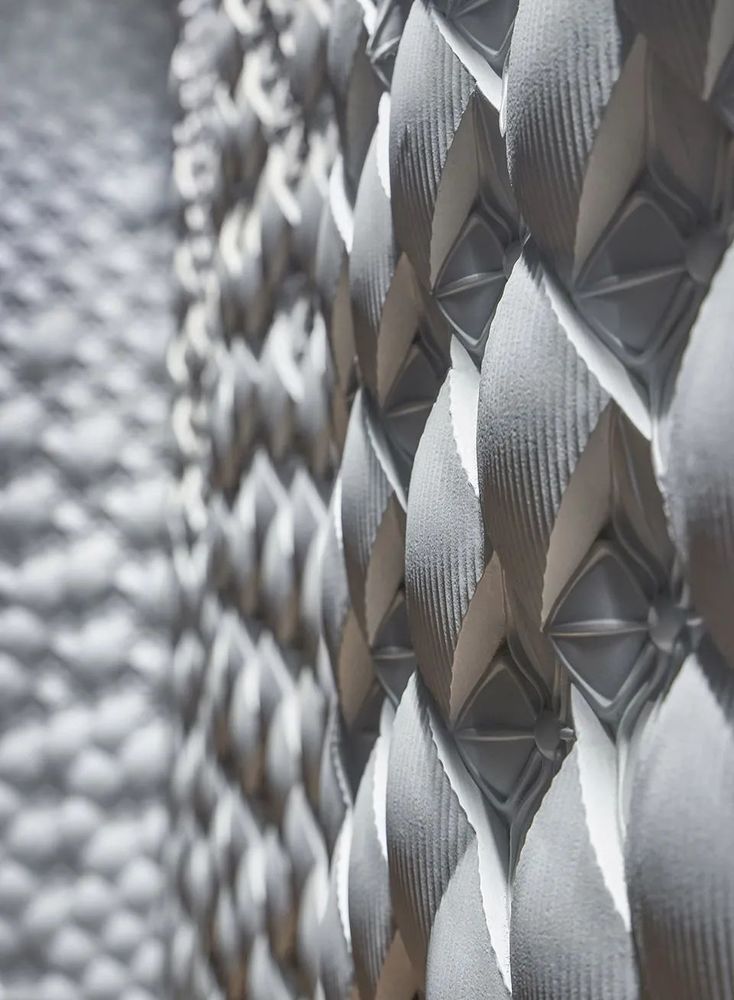

▼墙面肌理细部©马元

B2 演奏厅 VR 辅助设计及视觉传达

演奏厅采用 VR 技术辅助设计，大大增加设计师和业主对成品效果的把控程度。基于埃舍尔拼贴（Escher Tessellation）伪随机拼贴算法生成的墙面，通过参数化方法调节各模块比例和随机分布倾向，进而得到人眼自然的平滑无缝拼贴效果。

▼埃舍尔拼贴©杜明

采用实时渲染技术（Real-time Rendering）搭建的 720°可观察的视觉环境，以秒级响应设计师或业主对于环境的改动诉求，在灯光、材质、视角位置等方面都提供了极为丰富可信的参考信息。

▼VR 视频©上海音乐厅及同济设计院
