由湖南省建筑设计院集团有限公司（以下简称HD）建筑一院设计的衡山县体育馆，项目总用地面积44563.67㎡，总建筑面积19465.10㎡。

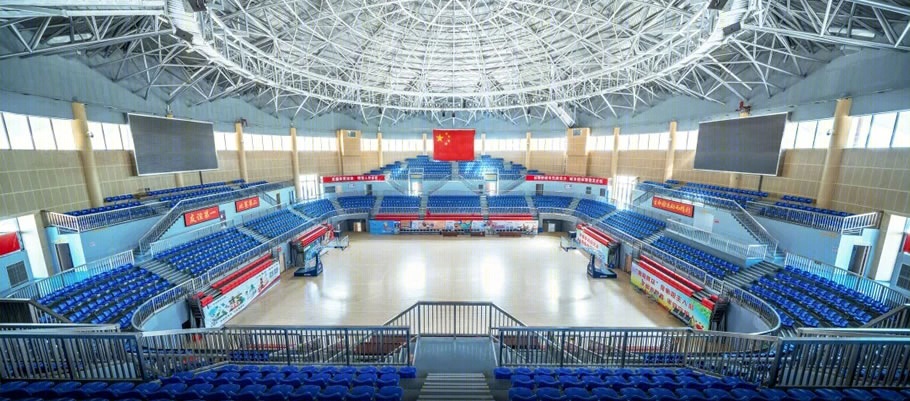

它不仅是举办大型体育赛事的竞赛体育馆，还是市民休闲健身、休憩游玩的全民健身中心，更是在疫情期间作为“方舱式”新冠病毒疫苗临时接种点，为衡山县优质、安全的新冠疫苗接种服务提供了保障。

作为全过程BIM正向设计项目，衡山县体育馆项目荣获了国内外多项大奖。

“整体设计 还地于民

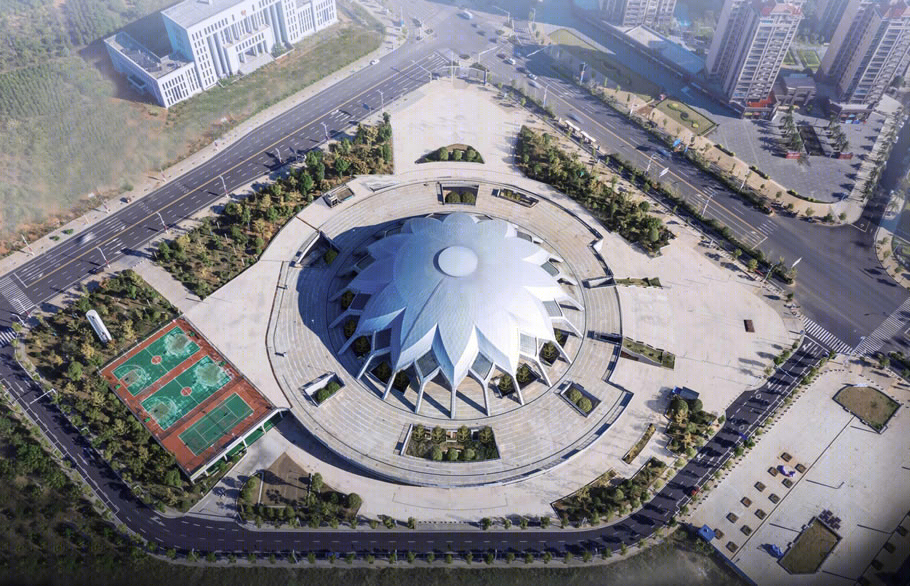

项目位于衡山县西部山体及政府办公区与东部水景旅游商业区的轴线上，设计充分利用场地高差打造城市广场，还地于民，为市民休闲健身、休憩游玩提供更多的场地空间。

项目将整个公园打造成健康、运动、自然主题的市民活动中心，提供集中免费室外篮球场地，以及低价收费网球场，并合理利用场地高差打造了近万平配套体育文化产业街区，兼体育、餐饮、商业、影院等多种功能的新区核心动力及“商贸体育航母”。

“分区清晰 合理布置

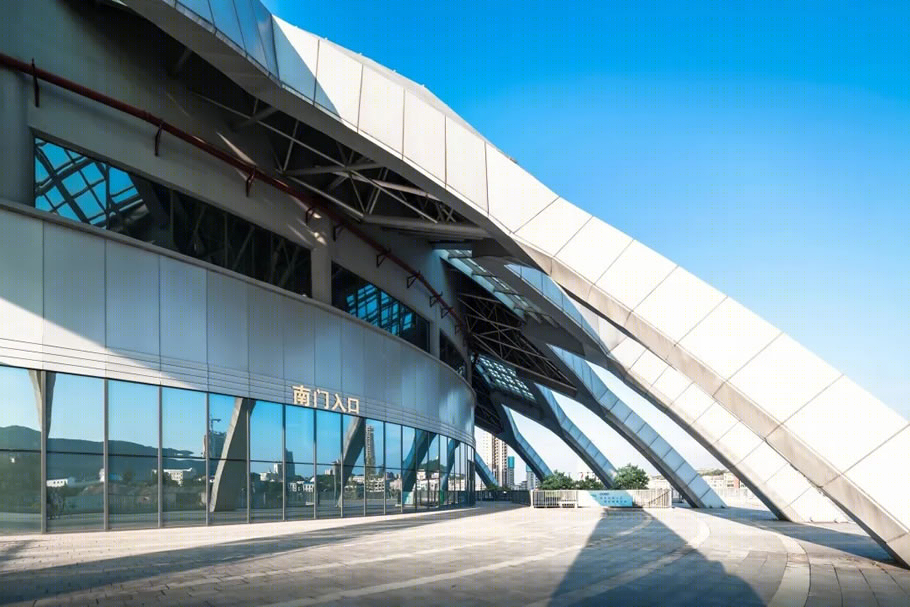

项目分东南西北4个不同功能的出入口，其中，北部下沉广场入口宏伟大气，为赛事观众主入口；西部广场宁静生态，为赛事观众次入口及无障碍入口，可平进观众席；东部广场亲切和蔼，为赛事观众次入口；南部广场私密便捷，为运动员及贵宾入口，可驱车直入。

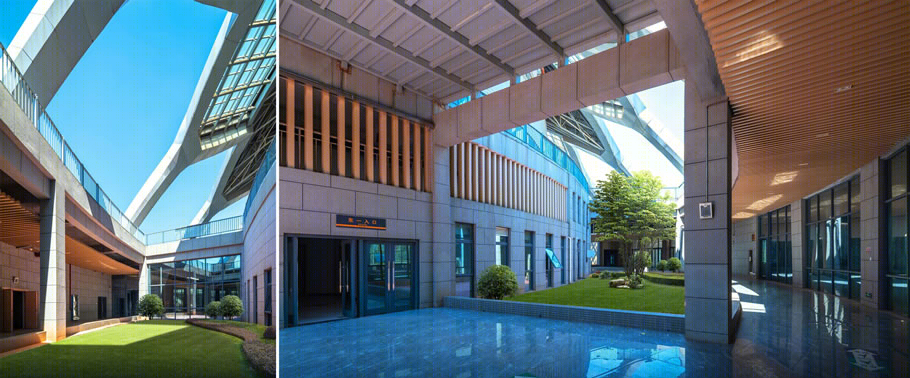

设计结合架空空间与景观庭院进行自然通风组织，增加了室外活动场地，改善了室内环境，创造了舒适惬意且丰富的室内外空间。

“造型与结构融合设计

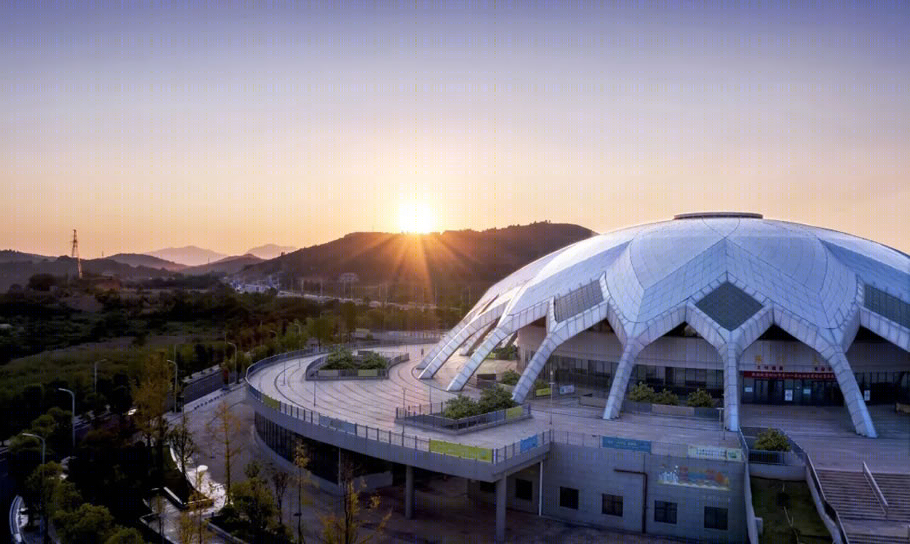

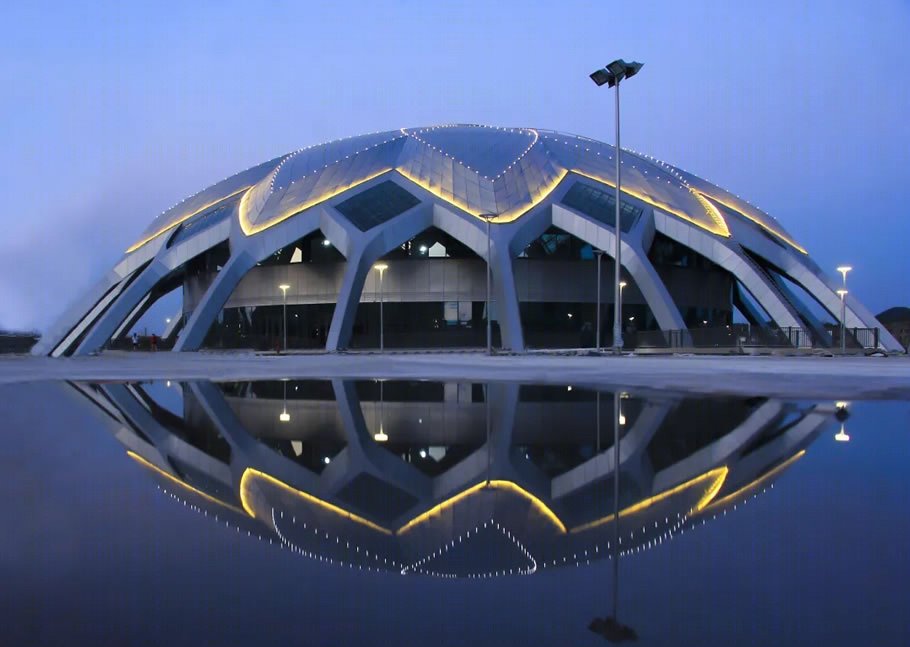

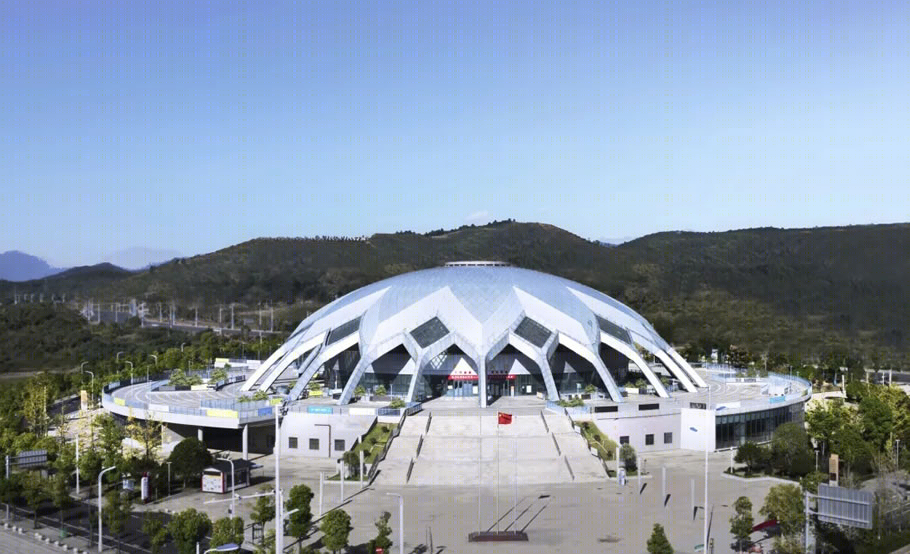

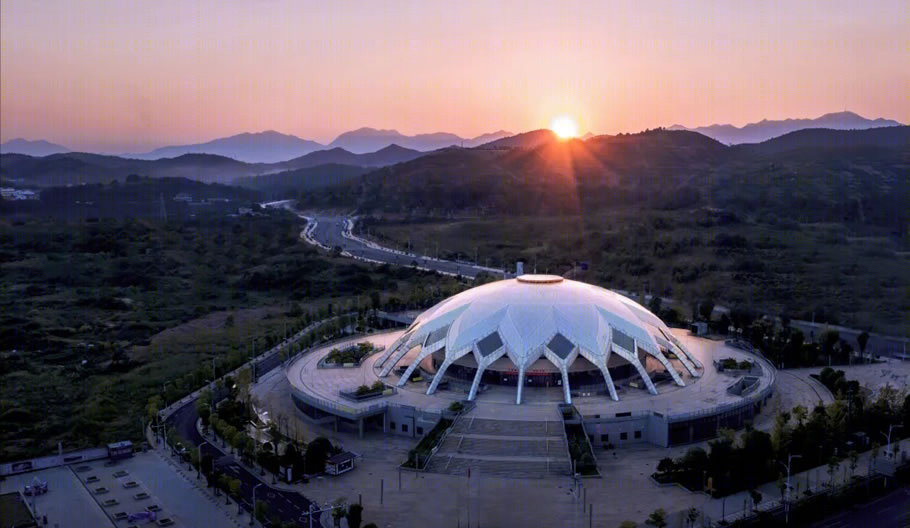

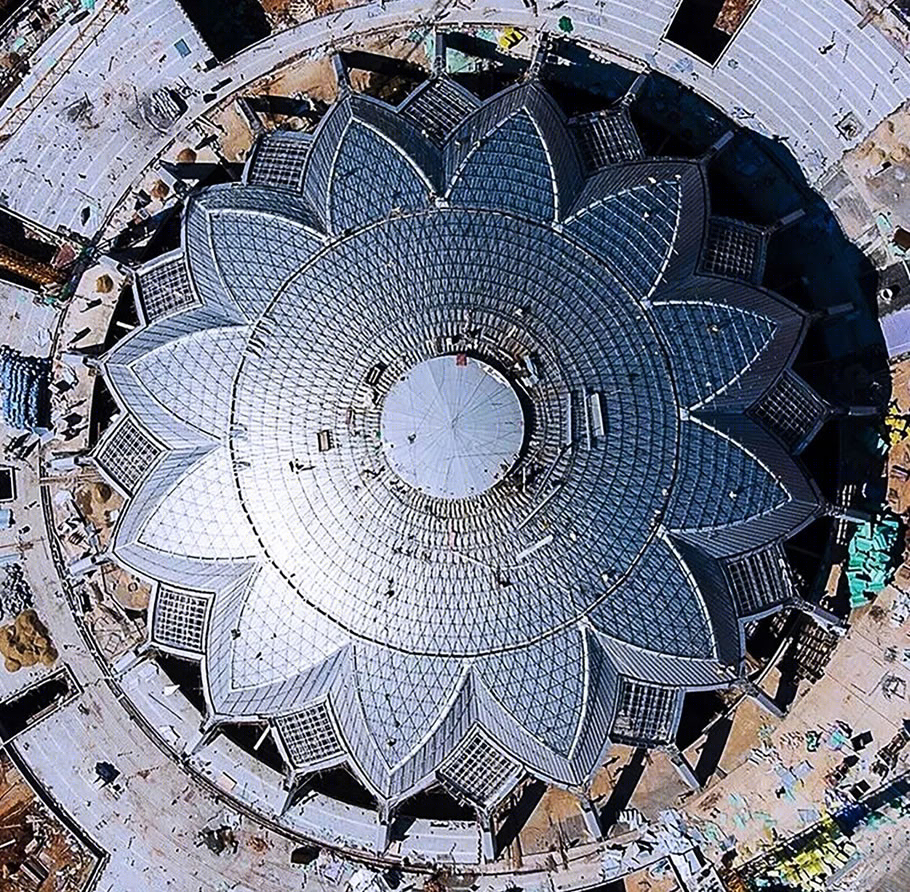

项目以穹顶双层网壳结构作为造型出发点，结合衡山县文脉，以白莲花为造型设计基础，建筑穹顶由12片白莲花瓣与12片透明花瓣相间组成，由24个Y型结构柱支撑，建筑造型与结构形式相辅相成，无需额外装饰构件。整理展示形象力求精致、端庄且经济。

项目在穹顶屋面分标高设置雨水沟收集雨水，花瓣相间的端部恰好是雨水汇合的最低点，每个花瓣处设置一根雨水管，雨水管顺着结构支撑柱下至地面雨水沟，造型上有24根Y型结构柱，刚好设置24根雨水管来排放穹顶雨水。

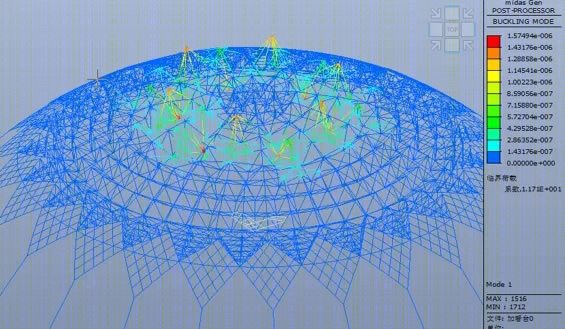

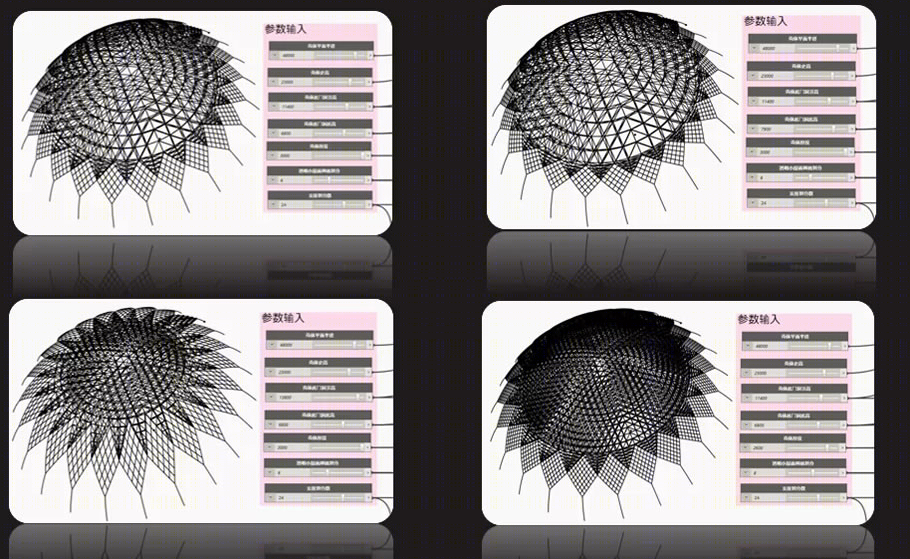

项目技术上难度较大，采用了参数化软件Dynamo对屋面进行找形，采用Midas进行结构分析，不仅能较好地与建筑方案拟合而且能快速地调整结构布置。

“全过程BIM正向设计

项目采用全过程BIM正向设计，对钢结构设计方法和流程进行了创新，BIM技术的应用在全国具有一定先进性，并获得了国内外多项大奖，被欧特克公司作为优秀案例在美国进行宣讲。

项目设计时距离省运会开幕仅一年时间，BIM设计为施工顺利推进提供了有利保障。时至今日，项目仍然是国内非常经典的BIM正向工程案例。

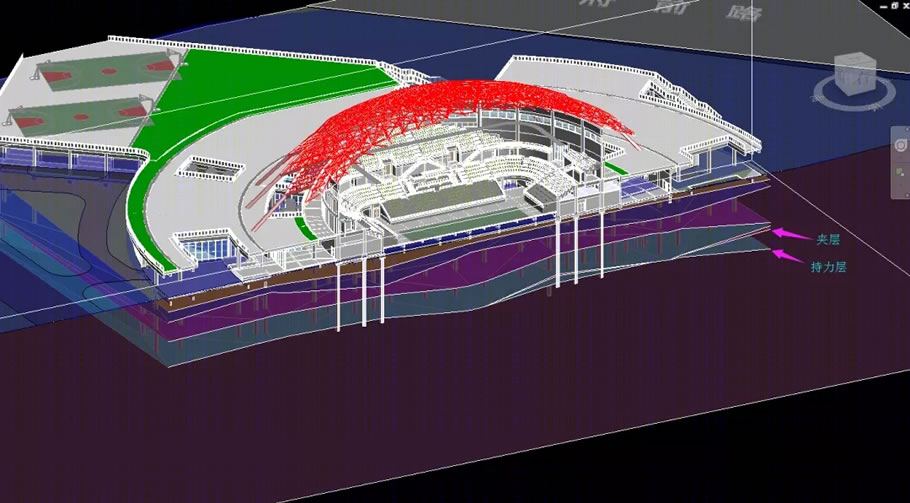

通过开发地质模型平台，可以直接读入地勘资料生成地质模型，能根据地层资料快速计算得出每根桩桩长，为施工提供了参考。

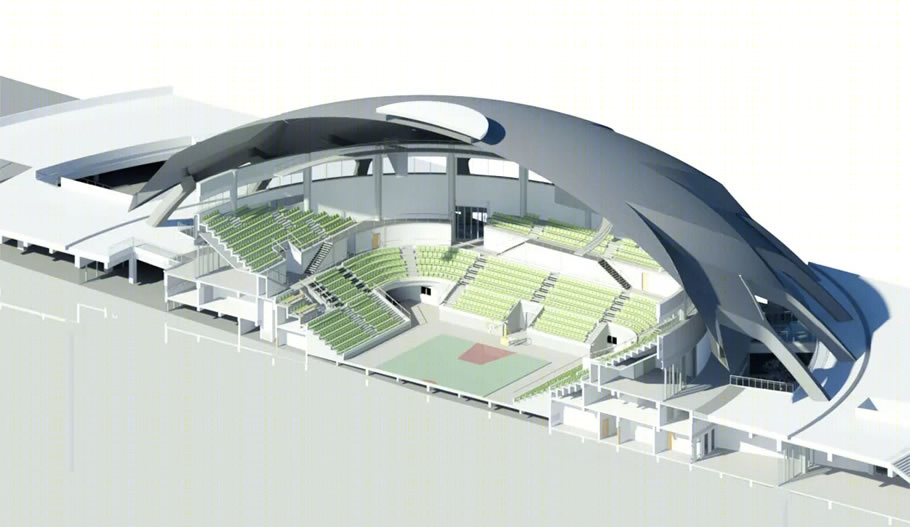

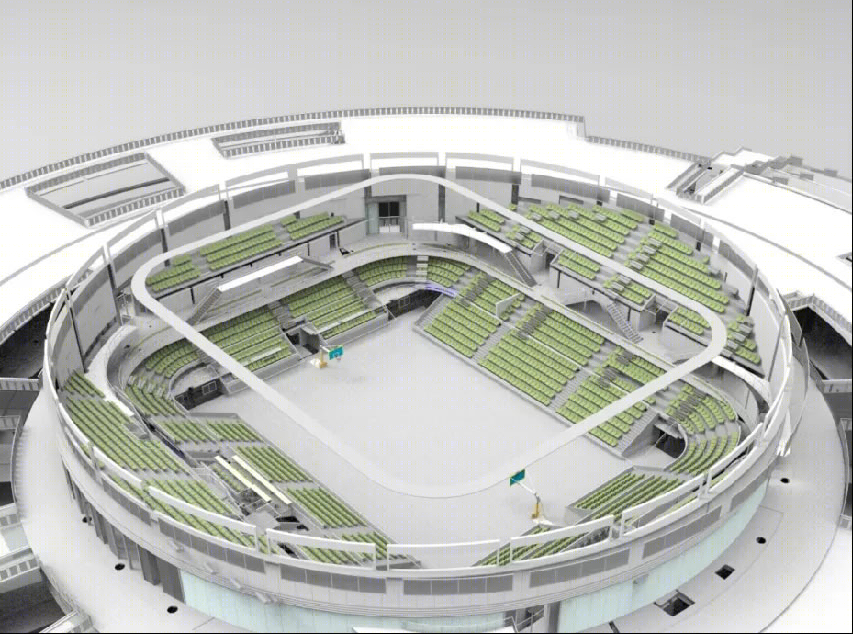

项目在建筑设计中从方案到深化采用全流程BIM设计，避免重复建模，一套数据控制到底，在设计阶段完成了带深化节点的BIM模型并交付施工单位，为紧张的施工工期争取了较多时间。

项目践行了全专业正向设计，在设计过程中采用了多种BIM应用，最大化发挥BIM设计的作用，减少了设计变更，缩短了施工周期；采用了轻量化云平台整合各种模型数据，进行内部校审流程，清晰留痕。

项目采用复杂节点一体化设计，在结构BIM深化过程中采用Advance Steel软件并接力IDEA StatiCa进行节点有限元分析。相对Ansys等软件，既简化了节点设计流程又能快速的将结果反馈到整体模型中。

项目作为衡山县大型项目，大幅度提升了衡山城市品位，增强了城市的影响力，成为了衡山县对外的重要窗口，有利于衡山县社会经济的增长、体育事业的良性发展、城市形象的提升、生态环境的改善，以及城市个性的塑造，从而吸引了社会与广大群众的广泛关注，是市民的精神地标。
