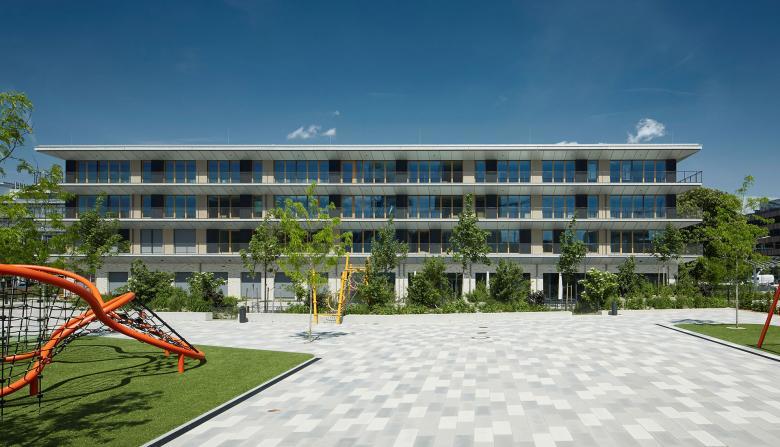

Ansicht vom Schulhof

照片 © BeckerLacour

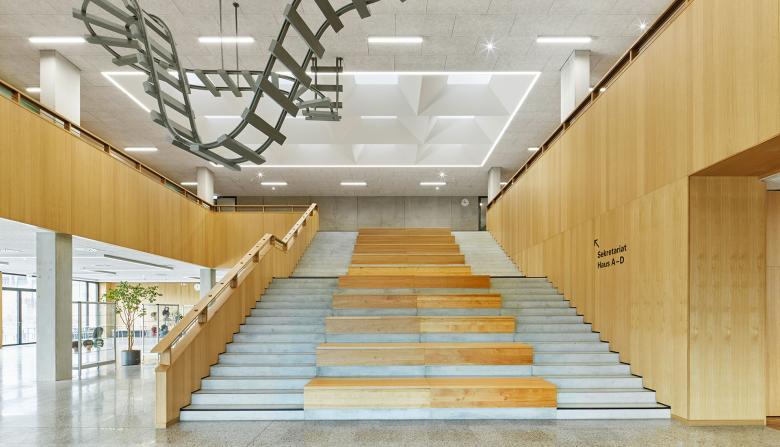

Treppe in der Aula

照片 © BeckerLacour

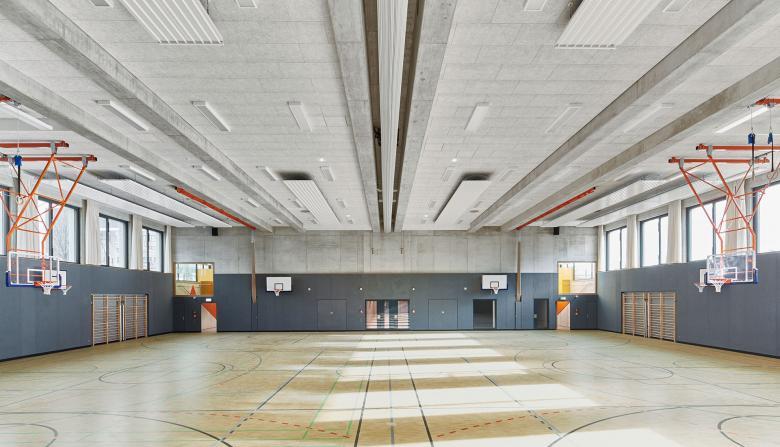

Sporthalle

照片 © BeckerLacour

Visualisierung Sporthalle und Konstruktionsgeschoss

可视化 © O.Heinl (Foto), O. Stumpf (Visualisierung)

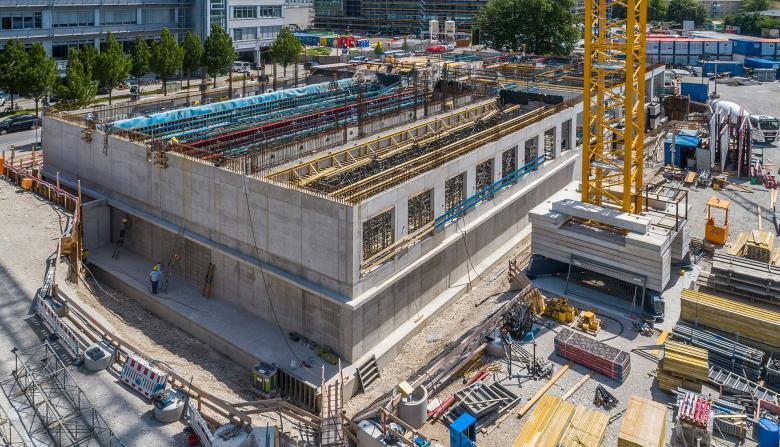

Rohbauzustand

照片 © Oliver Heinl, Rednitzhembach

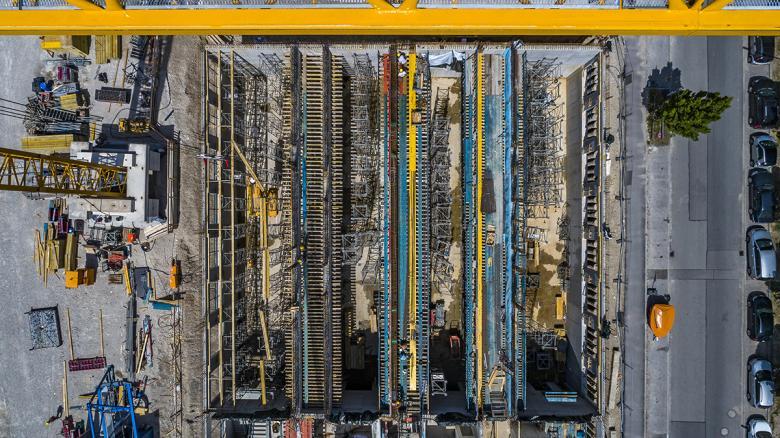

Rohbauzustand Drohnenfoto Sporthalle

照片 © Oliver Heinl, Rednitzhembach

照片 © Oliver Heinl, Rednitzhembach

Engineers:TRAGRAUM Ingenieure PartmbB

位置:Haager Str. 18, 81671 München, 德国

年份:2021

客户:Landeshauptstadt München

Objektplanung:Raum und Bau Planungsgesellschaft, München

Der Neubau der vierzügigen Grundschule mit integrierter Zweifachsporthalle befindet sich im innerstädtischen Werksviertel in München. Der Eingangsbereich ist als zusammenschaltbare Raumlandschaft mit Nutzungsflächen für Mensa sowie Musiksaal und einer großzügigen Treppe mit Sitzstufen gestaltet. Im offenen Zustand ergibt sich eine großzügige Versammlungsstätte mit Bühnenbereich. Das, inklusive Untergeschoss, fünfgeschossige, kompakte Gebäude ist als monolithische Stahlbetonkonstruktion errichtet. Die massive Tragkonstruktion des Untergeschosses wird in den oberirdischen Geschossen als Stahlbetonskelettkonstruktion aufgelöst und gewährleistet so eine maximale Grundrissflexibilität wie auch eine Flexibilität der Fensteranordnung und -größe und einen freien horizontalen Haustechnikverzug. Ein Trägerrost stellt die Lastfreistellung in der Raumlandschaft des Eingangsbereichs sicher.

Die Zweifachporthalle befindet sich in der Gebäudekubatur in Unter- und Erdgeschoss und wurde bei einer Spannweite von ca. 29 m mit drei Stockwerken überbaut. Dies ist konstruktiv über ein vollständig nutzbares Konstruktionsgeschoss gelöst, das direkt über der Sporthalle angeordnet ist. Die Gebäudelasten der darüber liegenden Stockwerke werden über fünf Meter hohe Plattenbalken aus Stahlbeton in die Stirnwände der Sporthalle abgetragen.
