華中科技大學建築與城市規劃學院，趙逵教授工作室設計

撰稿：

研

一

研二全體同學

審核：

趙逵

0

1

方案

一

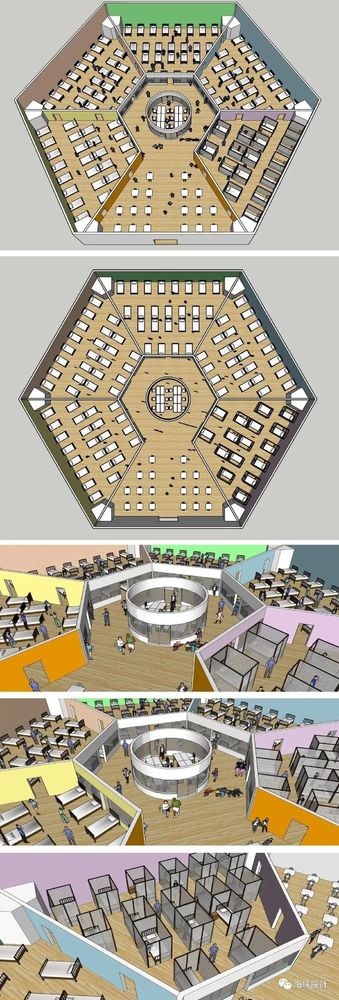

由於很多的體育館都不是方形，而是圓形或者六邊形、八邊形等，作為方艙醫院時，可以考慮讓病床呈放射狀的布置，醫護人員辦公空間在中間圓形醫護站（有玻璃防護），這樣分布會使醫護人員到病床的流線最短。醫護人員辦公室外圍作為病人的活動空間，病人可以圍繞中心圓做

一

做慢走、太極等較為舒緩的運動，以利於病情的康復。

醫護人員集中，可節約人數，醫護人員在辦公位置就能看到每個病床的狀況，沒有視線的遮擋

每個病區采用不同的顏色，滿足不同年齡、不同性別人群的需要，如女生大多在粉色區，男生在藍色區。

入口處不排列病床，留出足夠的廣場空間，以滿足病人的交談、閱讀、進食、集體做操等等活動需要。

目前方艙病人對集中設置衛生間意見較多，本方案衛生間設置在六邊形的角落處，每個區單獨設置，並保證通風。

0

2

方案二

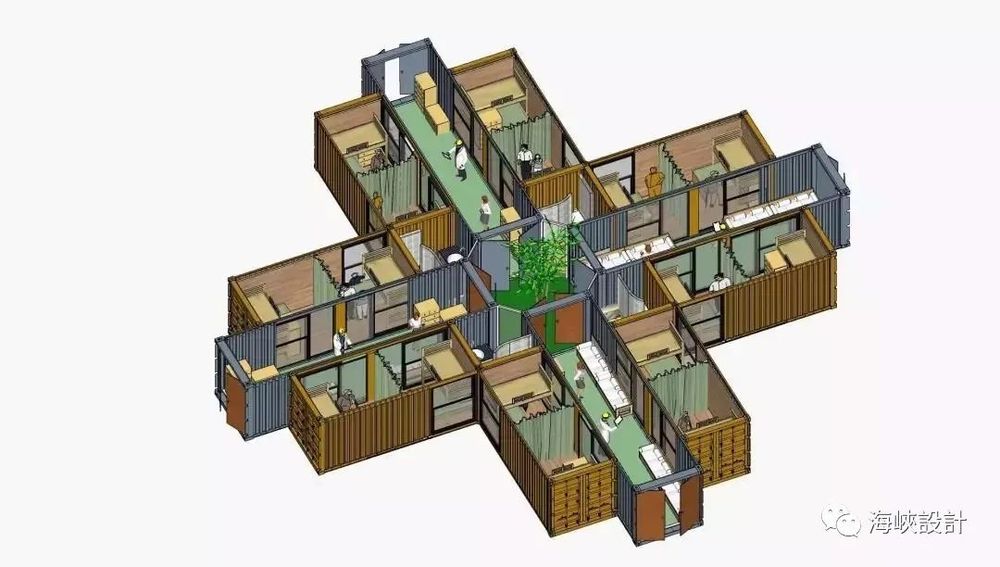

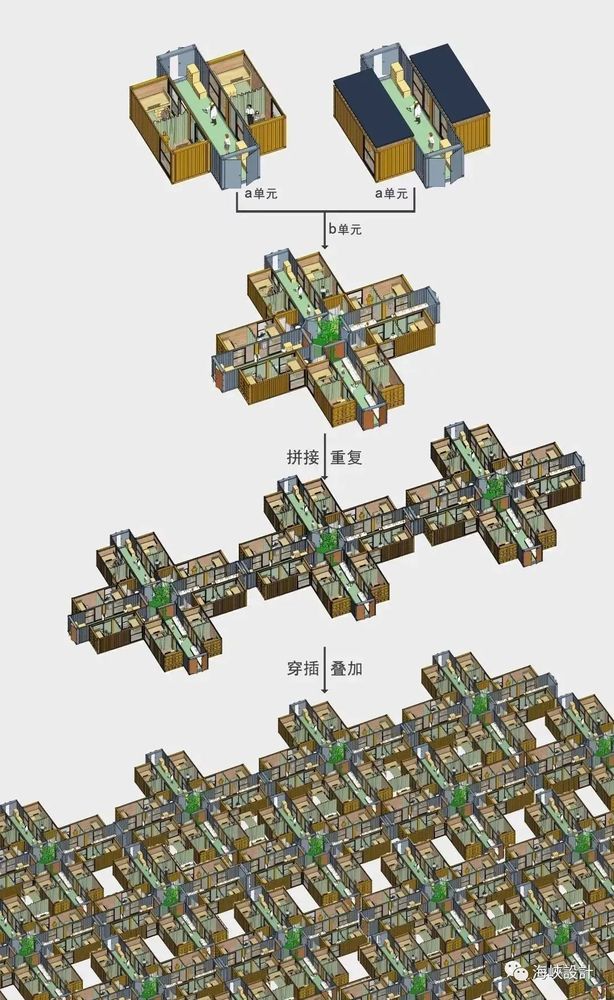

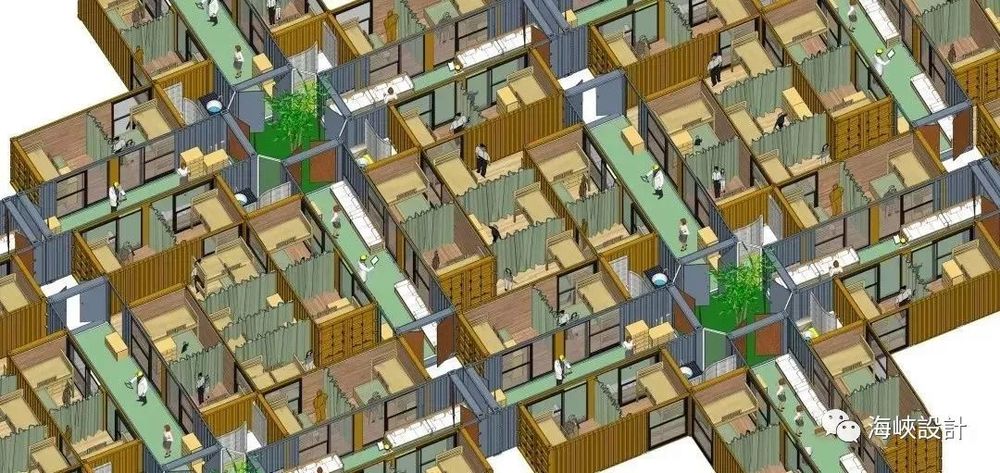

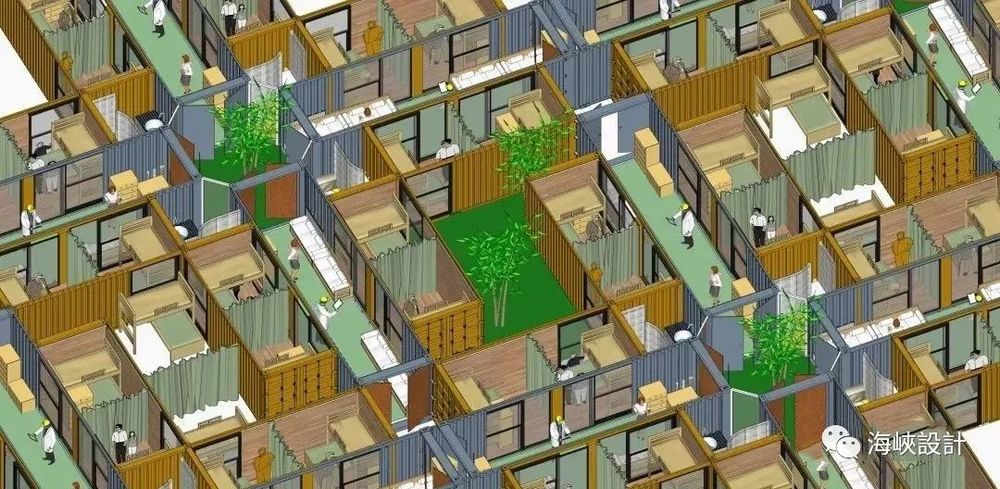

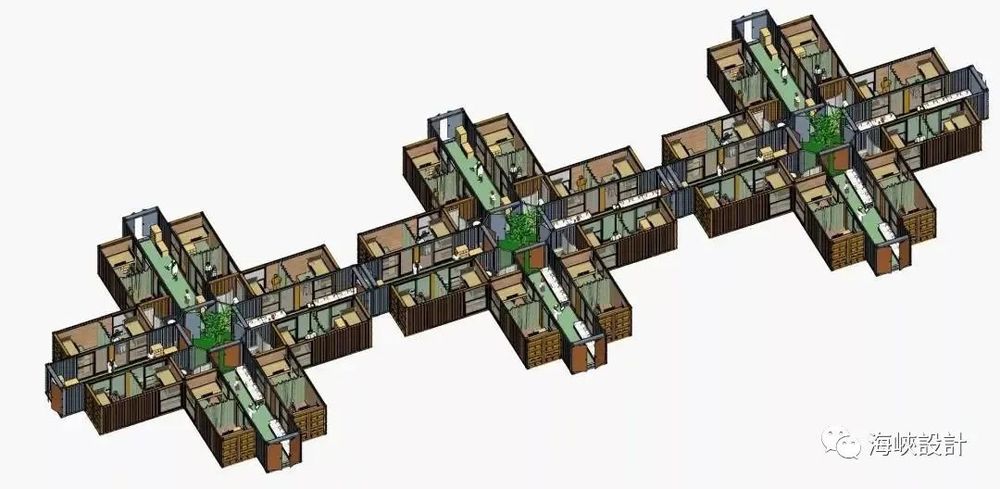

每個病房都是集裝箱，工廠組裝好後拖到現場，迅速拼裝。即可以高密度集裝箱，也可以局部空隙盆栽綠植。

每個集裝箱配備組裝式無汙染衛生間（十字中間灰色部分），糞便自動高溫烘幹壓縮，定期運走。

0

3

方案三

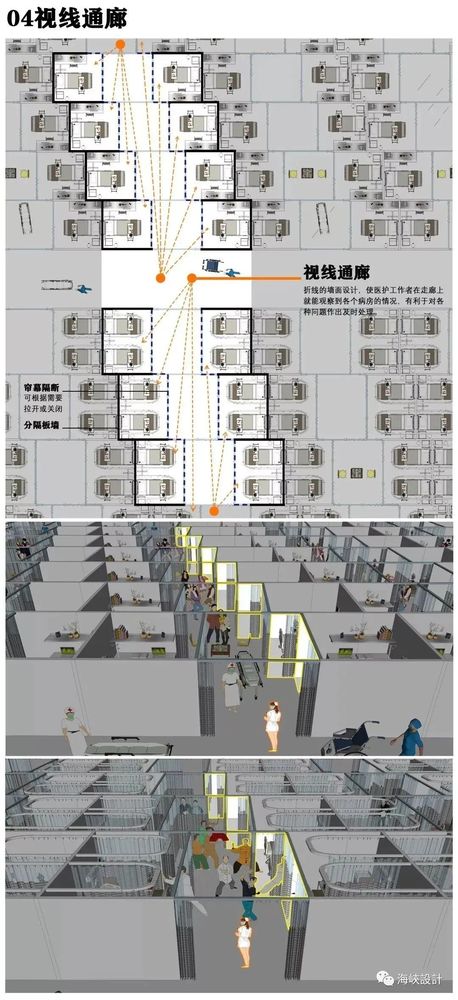

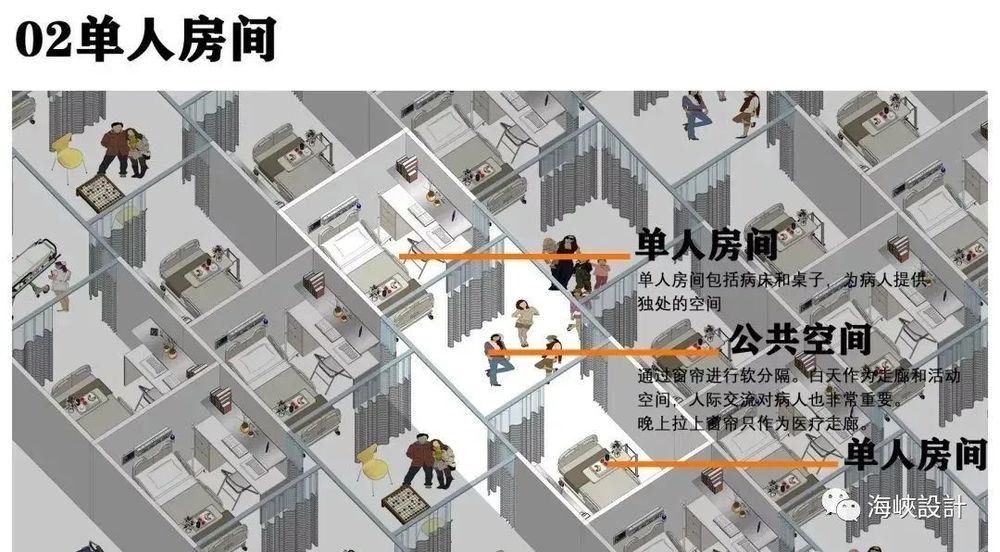

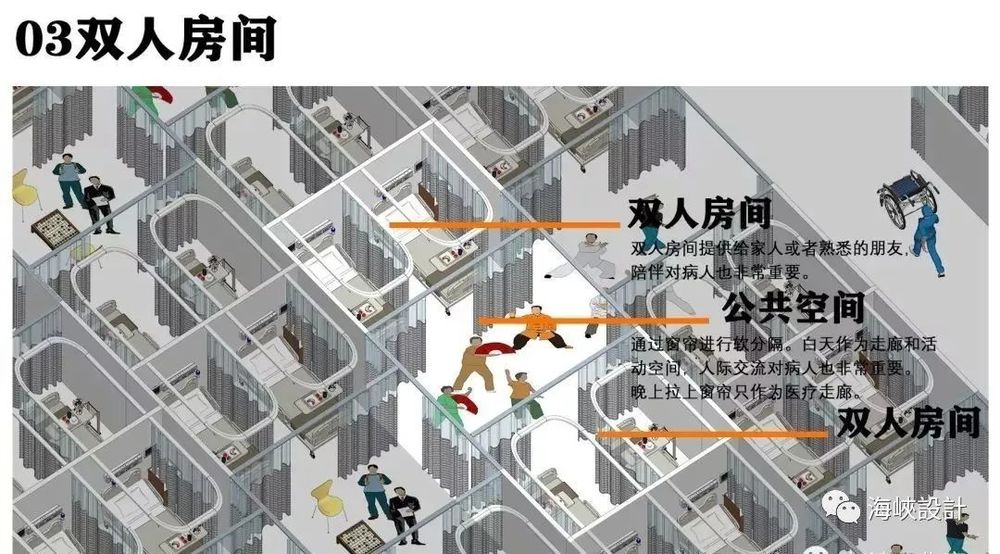

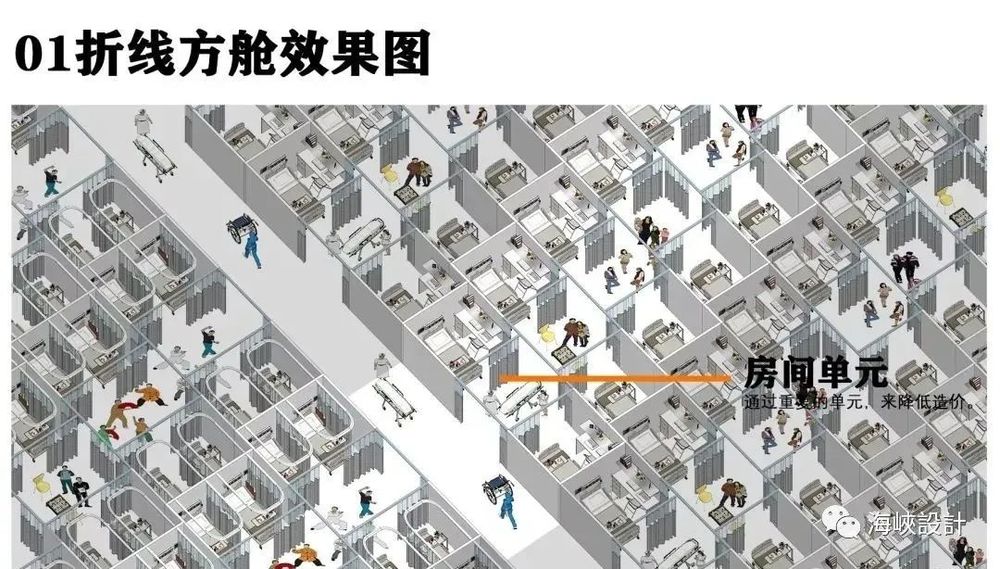

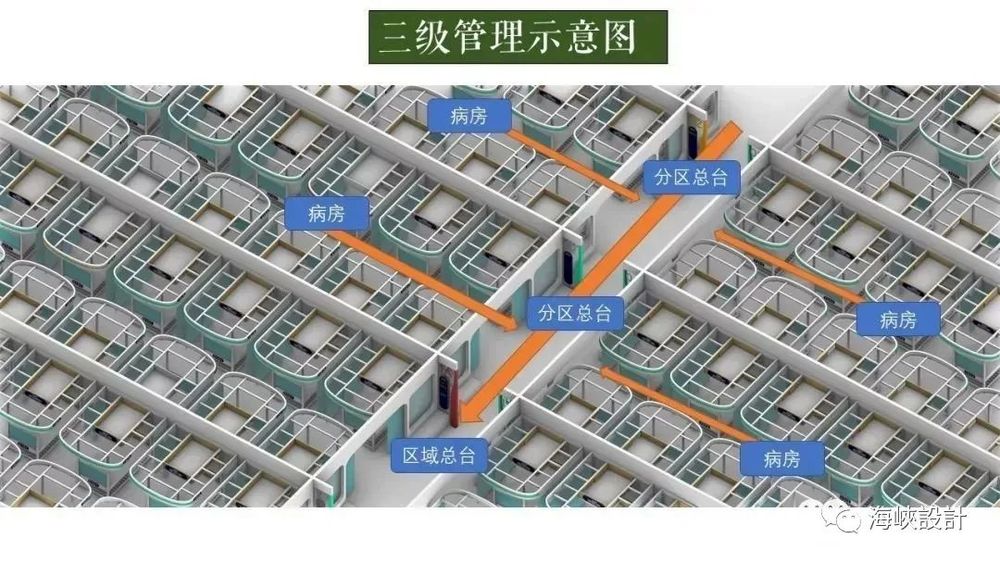

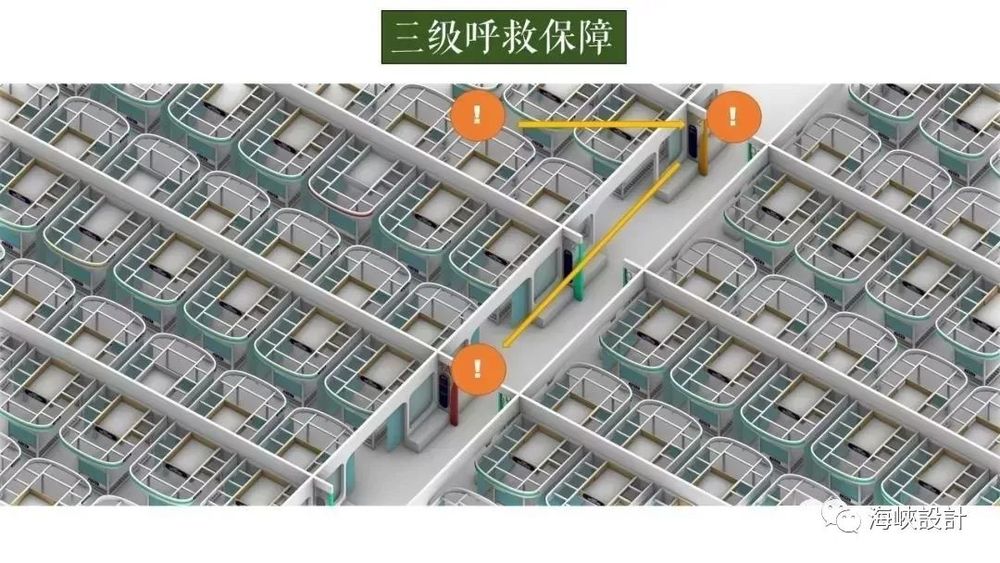

交錯布置，減少前床對後床遮擋，使護士更容易看到病床，提高看護效率。

局部紅色隔斷，只遮擋頭部，增加隱私，利於休息。

0

4

方案四

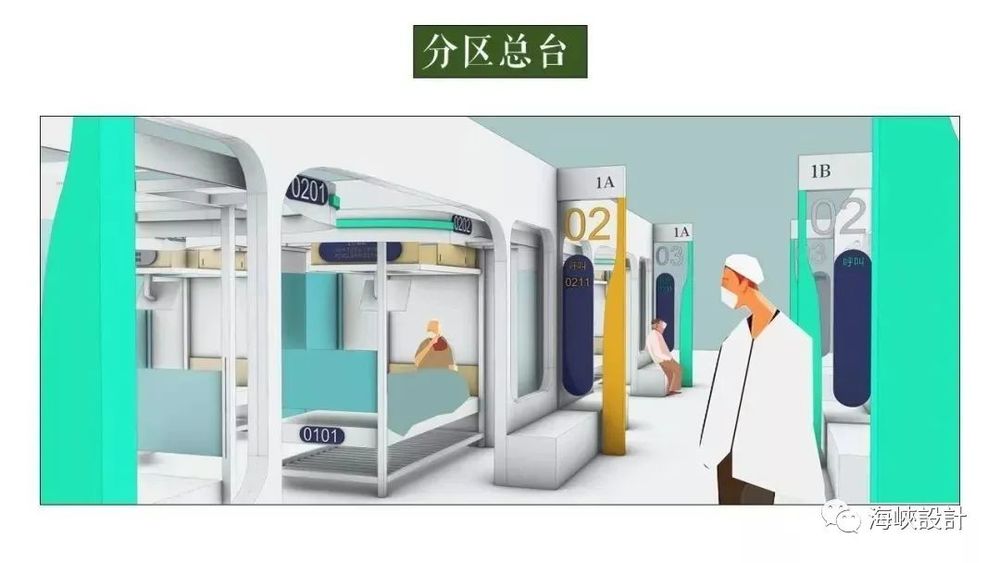

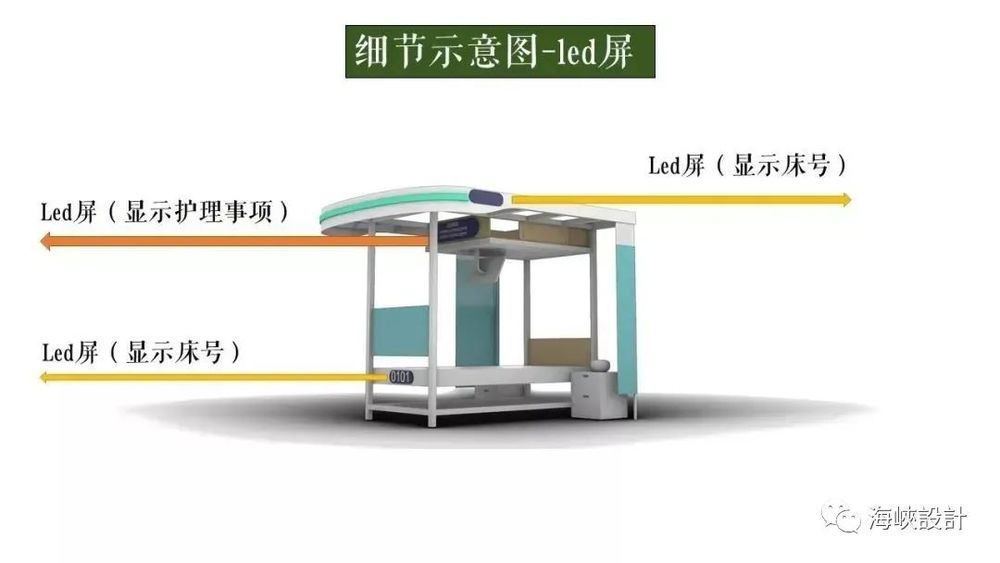

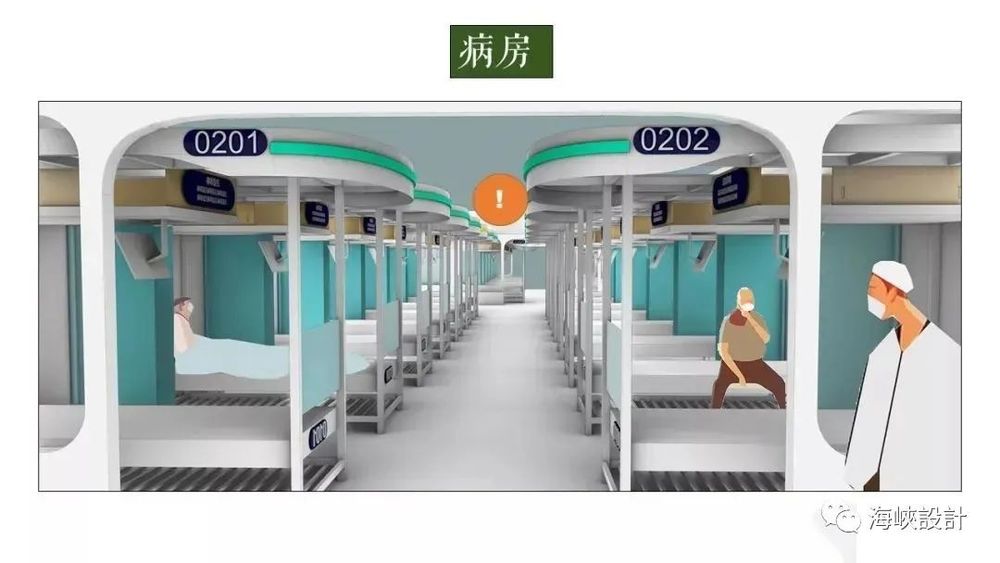

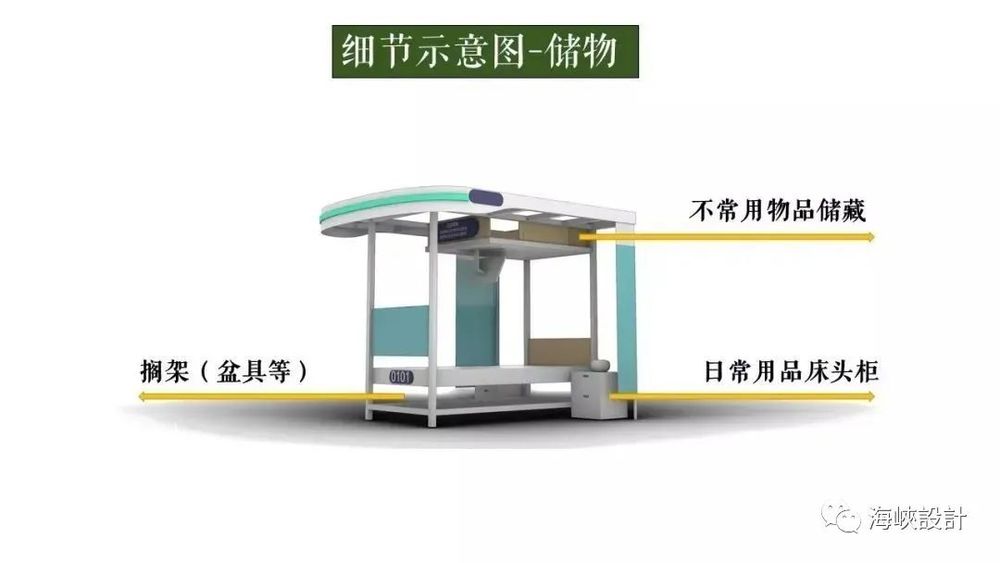

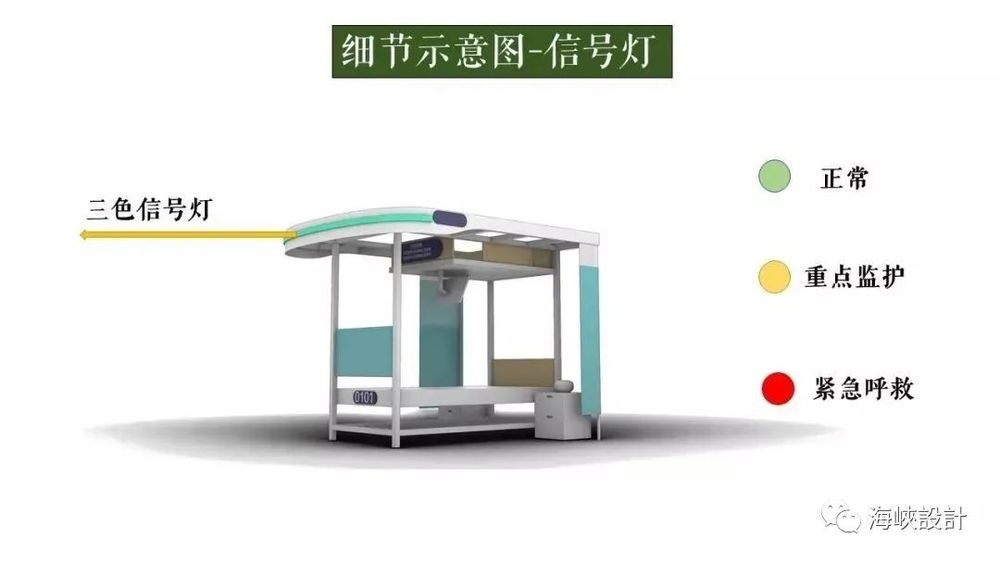

配合方艙醫院量身定制的病床，即便於看護，又提供

一

定私密空間，而且可以移動，重復使用。

出處：

建築與景觀設計學院

疫情防控領導小組

文字：

孫強

設計：

孫強

制圖：

趙小月 王婭偉

編輯排版：

沈楷淵  張俊楠

審核：

張東深、邵力民、婁彥、沙重龍、胡英盛

建築與景觀設計學院堅決貫徹落實中央、地方及我校疫情防控部門的指示精神，積極開展開展疫情的防控及宣傳工作，在安撫學生做好自我防護的前提下，號召本院師生利用網絡課堂開展了防疫產品實踐與創作。

一

是召集師生，特別是黨員師生拿起畫筆，積極投入到山東工藝美術學院《生命重於泰山——緊緊依靠人民群眾堅決打贏疫情防控阻擊戰》主題創作中。在這次特殊主題性創作中，湧現了許多建築和空間設計師視角下優秀作品。

二是師生發揮自身專業優長，積極介入社會熱點，關註民生當下，鏈接校外企業和校友資源，將學生假期課堂實踐深入到“抗疫”

一

線，利用網絡資源搭建學習和溝通平臺，真正地實踐了共享，有效的學習方式，為省內外抗疫建築空間實踐項目做了具體而細致工作，體現了學校的使命擔當，產生了積極的社會影響。

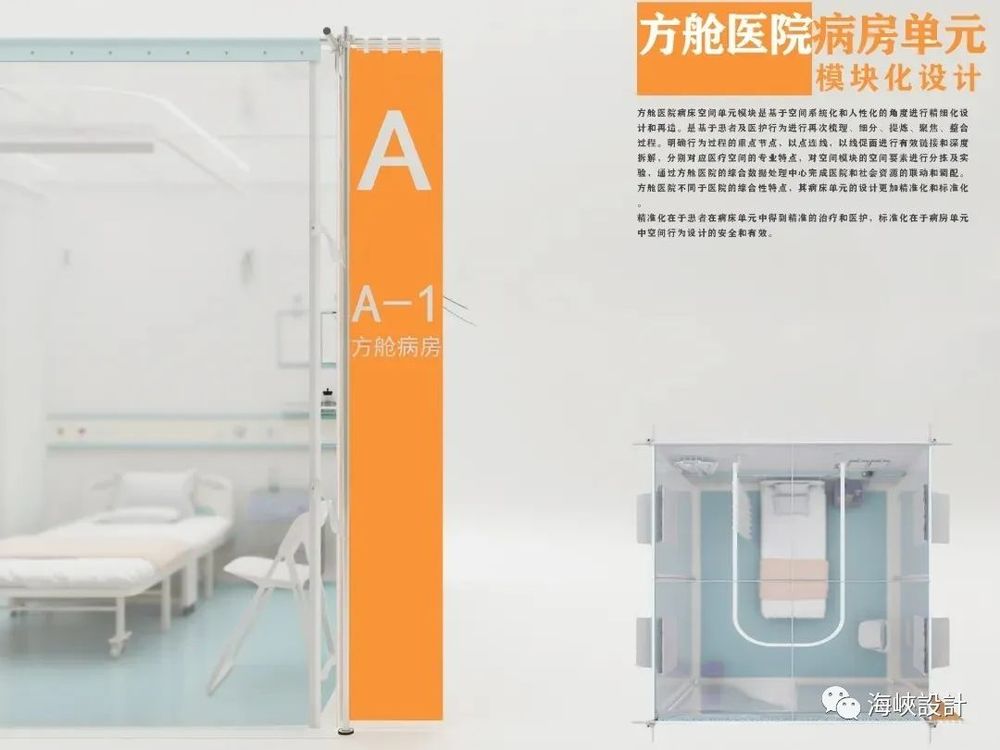

方艙醫院的單元模塊設計

     被稱為“生命之艙”的方艙醫院是為了收治輕癥患者而使用的

一

種簡易而又有效的社區醫護場所。它的特點是將患者與家庭隔離，為其提供了最基本的醫療救助。迄今（2020年月23日）為止，疫情最嚴重的武漢市已建立方艙醫院32座，床位將達30000多張，為本次疫情的蔓延作出了有效解決方案，按照中央疾控中心的部署，方艙醫院的快速建立，使武漢和湖北省的疫區輕微新冠肺炎患者基本滿足了“應收盡收、應治盡治”的原則。

      這次公共危機事件是檢驗應急、專用空間系統最好的試金石。在武漢方艙醫院建造和使用過程中，疫情攻堅戰到了白熱化的階段，眾多的發熱病人已經遠超醫療資源負荷極限，

一

床難求成為患者的燃眉之急，因此，病床單元模塊是方艙醫院的核心，以此為核心，由網絡互連社會資源與之聯動，而病床單元模塊優化其空間行為閉環，從而形成良性有效的空間運行系統。在很短時間內，以最小的成本，解決大量輕癥患者的收治問題。

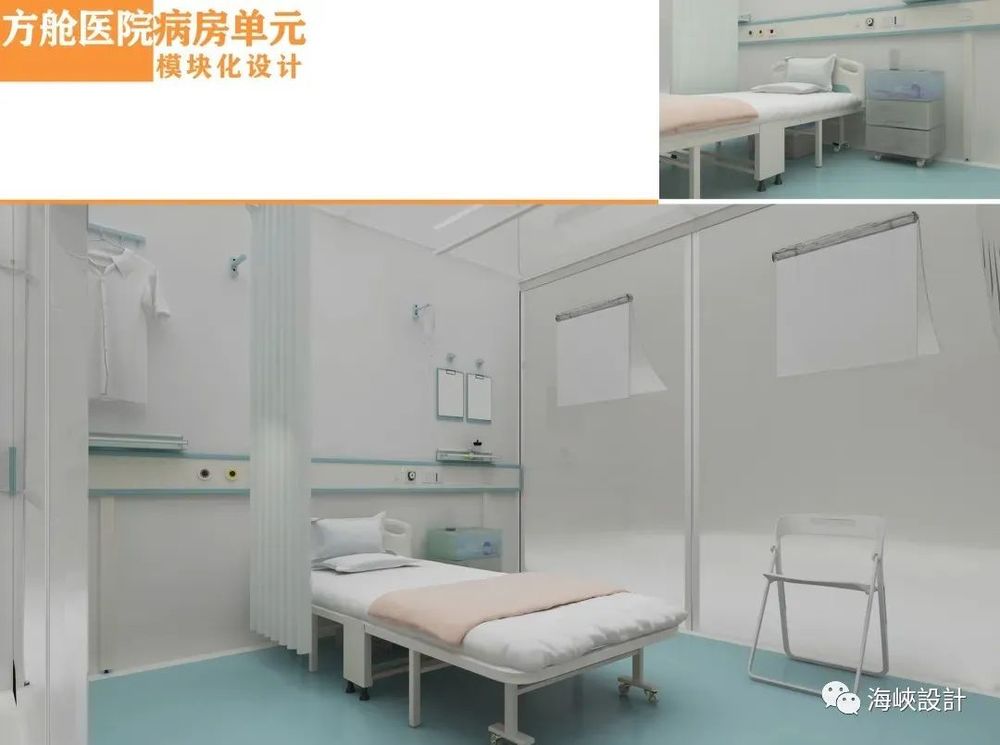

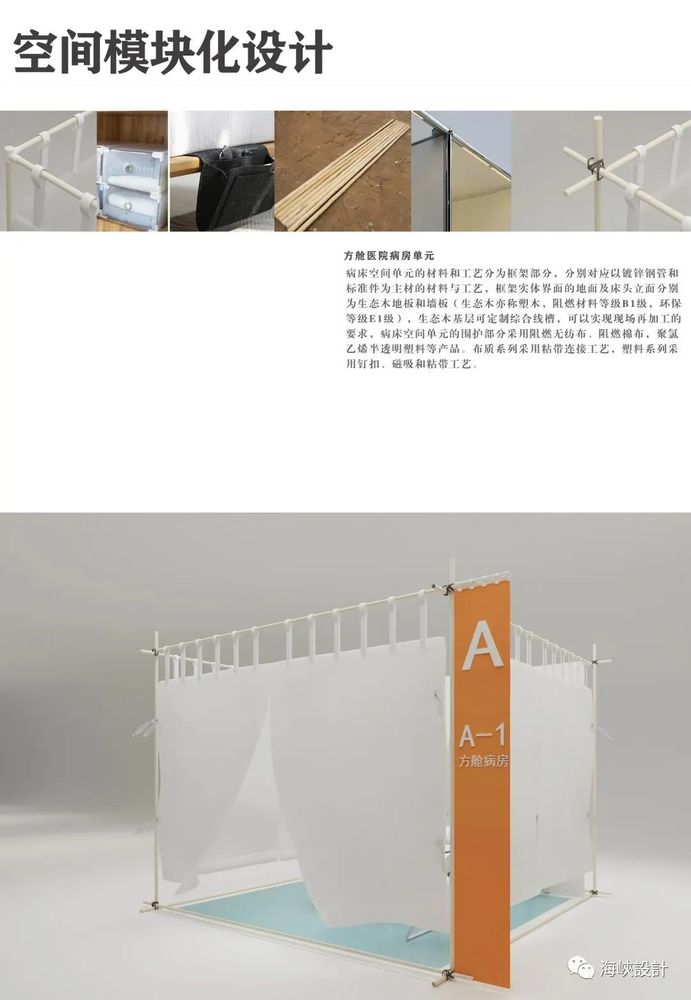

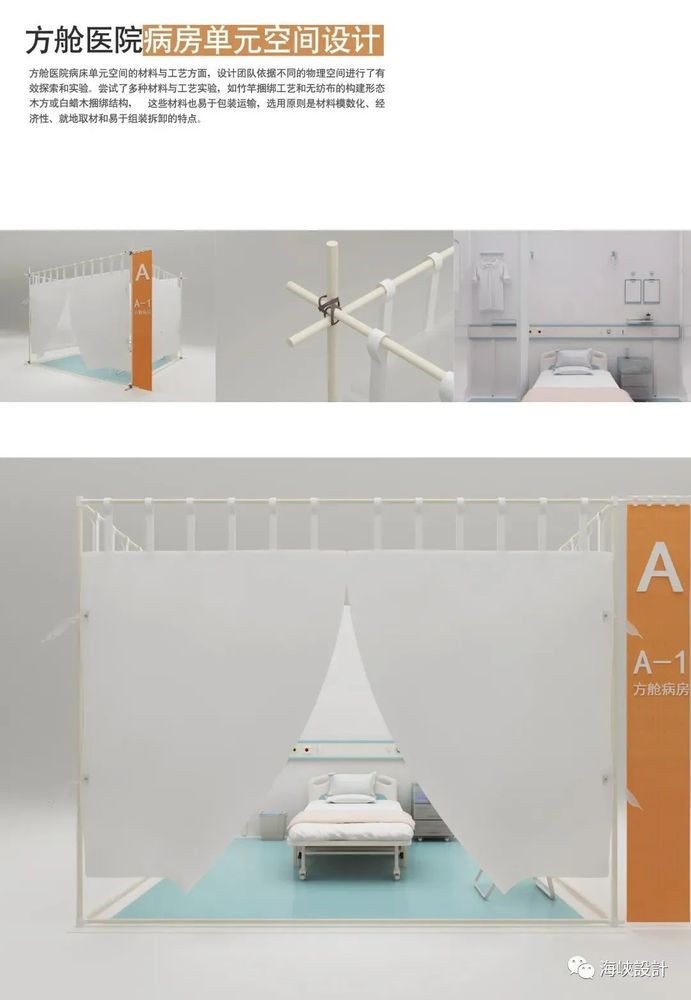

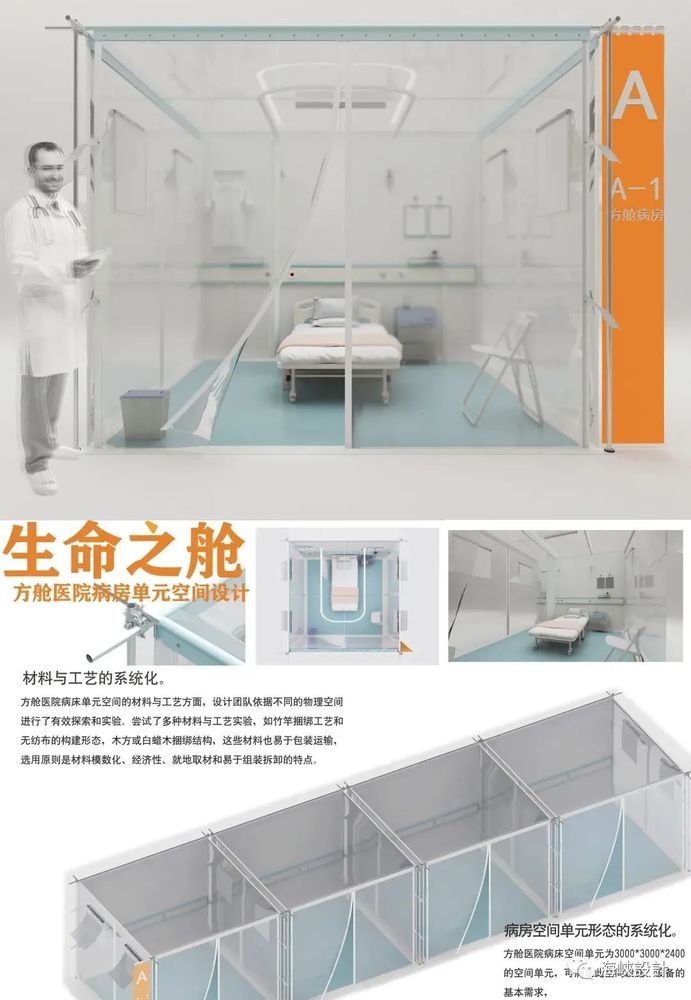

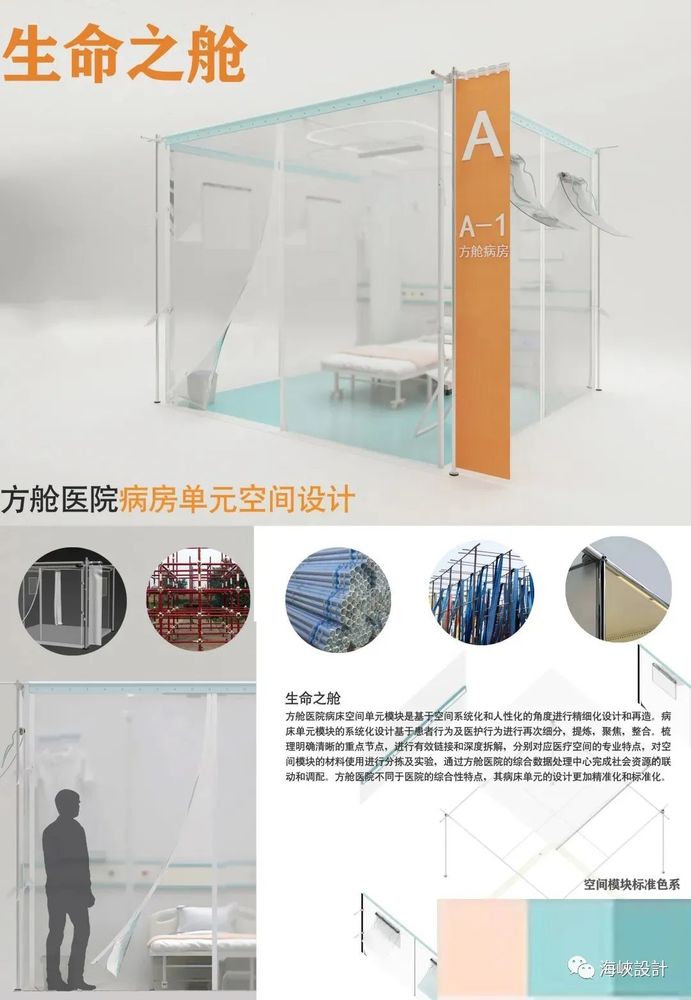

      方艙醫院病床單元的材料和工藝分為框架部分，分別對應以鍍鋅鋼管和標準件為主材的材料與工藝，框架實體界面的地面及床頭立面分別為生態木地板和墻板，（生態木亦稱塑木，阻燃材料等級B1級，環保等級E1級），病房單元的圍護部分采用阻燃無紡布、阻燃棉布，聚氯乙烯半透明塑料系列產品等。布質系列采用粘帶連接工藝，塑料系列采用釘扣、磁吸和粘帶工藝。

方艙醫院病床單元的設備及用品包括醫用家具部分，其主要分為床體（人體家具）床頭櫃，座凳（準人體家具）和儲物箱三大部分。床體選配為靜音移動滾輪的折疊式床體，床體背板面層有塑化塗層，床頭櫃選配半透明抽屜式櫃體，儲物單元進行分類收納，座凳提供給患者休息和儲藏兩項使用功能，材料工藝為聚氯乙烯塑料熱熔成型。

方艙醫院收治的目標為輕癥患者，其行為能夠自理，患者的自理行為流程要有效引導，患者與醫護的行為關系所產生物品收納流程應當簡潔、細致和有效，儲物及收納的標準化是對病房空間各個環節和人員科學細控，精細化管理的前提條件。如潔凈的藥品，個人物品收納儲藏，以及醫用垃圾和生活垃圾的臨時收納和處理。

方艙醫院病床單元的設備提供以下配置，第

一

，照明系統可根據單元框架安裝LED泛光源照明和點式閱讀照明。選裝紫外線消毒燈。第二，頂棚提供定制排風負壓設備系統，第三，由單元框架定制安裝掛衣架、吊瓶架、藥瓶架等基本設施。

       方艙醫院病床模塊單元作為方艙醫院的核心，為患者提供了的人性化關懷。使患者得到專業化的救護，也保證了患者的身心安全。更方便了醫護人員精準診療。是

一

個既開放又封閉診療修養空間。在未來，方艙醫院病房單元設計可依據其基本要素進行各種救災空間的設計探索。

整理自「趙逵工作室」「山工藝建築」
